東元 6500D+/Parker 590P+/直流控制盤：

產品編號：NC1
•	三相220V 10~200HP 三相380~550V 20~450HP

產品特色：
•	內建功能方塊模組，只需透過軟體設定，即可規劃各種控制機能，符合不同產業別的需求。
•	當使用於單機運轉的場合，它配備的數位操位器，可獨立控制馬達運轉，省略傳統外加的操作零作。
•	35-8000Amps超大輸出容量，最高馬力高達6000HP。
•	全系列符合CE/UL安全規定。
•	可分離多功能數位操作器，能快速有效的設定監控參數。
•	電流迴路採先進動態PI適應控制，自我調整參數，使系統獲得最佳動態特性及速度響應。
•	將擴大點弧角技術，應用於2Q、4Q中，能獲得比電源更高的電樞電壓，對同馬力數而言其電流下降，控制器價格及外型箱體可相對縮減。
•	運轉、故障狀態及參數設定之訊息，均可清晰得由LCD顯示。且記憶故障訊息，方便查修用。
•	所有訊息，經CE Lite編輯軟體，可將參數輸入(Full Install)於控制器;中或者將控制器資料存檔(Update)儲存於磁片或列印，對相同參數之控制器及複雜系統的參數設定，是非常方便的。
•	具有相當大的彈性，無論是簡單的速度控制或複雜的串列傳輸系統都很容易整合，且允許由PC、數位操作工作站、主控制器等處，透過串列通訊埠監視及控制。
•	透過串列通訊埠作監視及控制，計有DeviceNet、ProfiBus、LonWorks、ModBus、CanBus、Link等數種通訊網路連及功能。

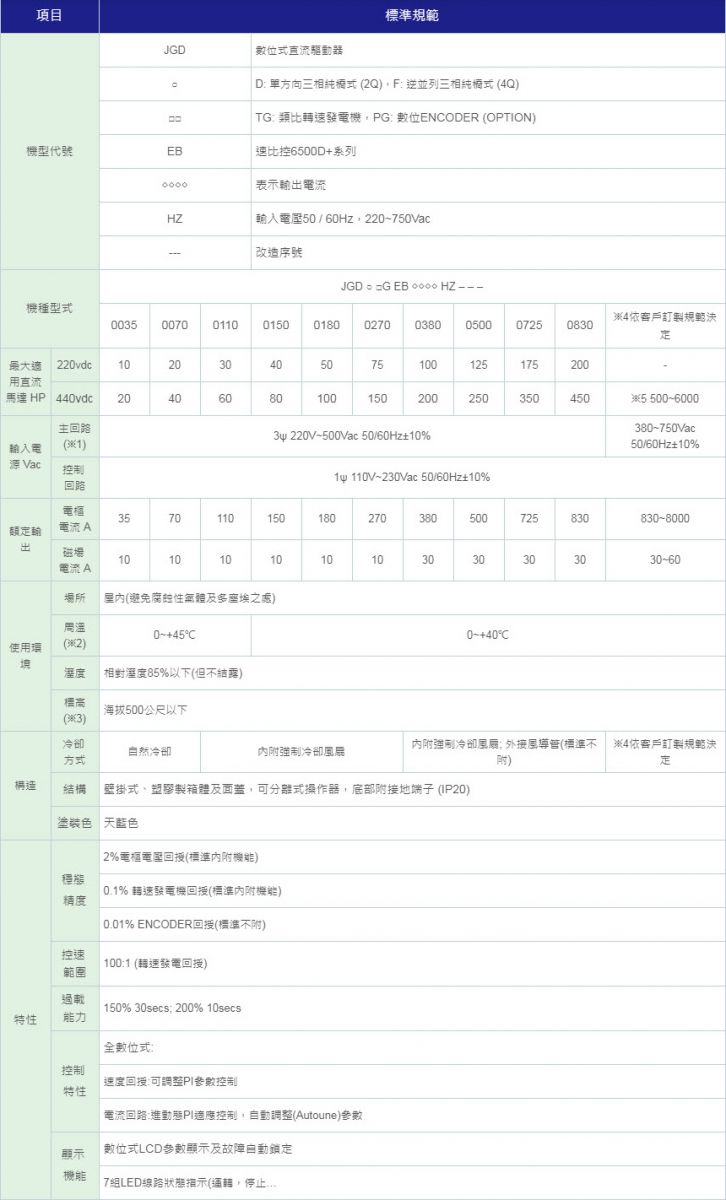

規格表

項目		標準規範
機型代號		JGD			數位式直流驅動器
		○			D: 單方向三相純橋式 (2Q)，F: 逆並列三相純橋式 (4Q)
		□□			TG: 類比轉速發電機，PG: 數位ENCODER (OPTION)
		EB			速比控6500D+系列
		◇◇◇◇			表示輸出電流
		HZ			輸入電壓50 / 60Hz，220~750Vac
		---			改造序號
機種型式		JGD ○ □G EB ◇◇◇◇ HZ – – –
		0035	0070	0110	0150	0180	0270	0380	0500	0725	0830	※4依客戶訂製規範決定
最大適用直流馬達 HP	220vdc	10	20	30	40	50	75	100	125	175	200	-
	440vdc	20	40	60	80	100	150	200	250	350	450	※5 500~6000
輸入電源 Vac	主回路(※1)	3ψ 220V~500Vac 50/60Hz±10%										380~750Vac 50/60Hz±10%
	控制回路	1ψ 110V~230Vac 50/60Hz±10%
額定輸出	電樞電流 A	35	70	110	150	180	270	380	500	725	830	830~8000
	磁場電流 A	10	10	10	10	10	10	30	30	30	30	30~60
使用環境	場所	屋內(避免腐蝕性氣體及多塵埃之處)
	周溫(※2)	0~+45℃			0~+40℃
	溼度	相對溼度85%以下(但不結露)
	標高(※3)	海拔500公尺以下
構造	冷卻方式	自然冷卻		內附強制冷卻風扇				內附強制冷卻風扇; 外接風導管(標準不附)				※4依客戶訂製規範決定
	結構	壁掛式、塑膠製箱體及面蓋，可分離式操作器，底部附接地端子 (IP20)
	塗裝色	天藍色
特性	穩態精度	2%電樞電壓回授(標準內附機能)
		0.1% 轉速發電機回授(標準內附機能)
		0.01% ENCODER回授(標準不附)
	控速範圍	100:1 (轉速發電回授)
	過載能力	150% 30secs; 200% 10secs
	控制特性	全數位式:
		速度回授:可調整PI參數控制
		電流回路:進動態PI適應控制，自動調整(Autoune)參數
	顯示機能	數位式LCD參數顯示及故障自動鎖定
		7組LED線路狀態指示(運轉，停止…
※ 1.最大電樞電壓:1.2 x AC 電源(2Q)，0.9~1.1 x AC 電源 (4Q) ※ 2.每超過周溫 1℃，需降額定(Derating) 1%，最高不可超過+55℃ ※ 3.標高超過500公尺，每升高200公尺，需降定額1%，最高不可超過5000公尺。 ※ 4.電樞電流830~8000A容量規格，乃依客戶訂製規範設計製造，詳細規格請洽本公司各地業務代表。 ※ 5.電樞電壓為440~750Vdc之適用馬力數。

※ 1.最大電樞電壓:1.2 x AC 電源(2Q)，0.9~1.1 x AC 電源 (4Q)

※ 2.每超過周溫 1℃，需降額定(Derating) 1%，最高不可超過+55℃

※ 3.標高超過500公尺，每升高200公尺，需降定額1%，最高不可超過5000公尺。

※ 4.電樞電流830~8000A容量規格，乃依客戶訂製規範設計製造，詳細規格請洽本公司各地業務代表。

※ 5.電樞電壓為440~750Vdc之適用馬力數。

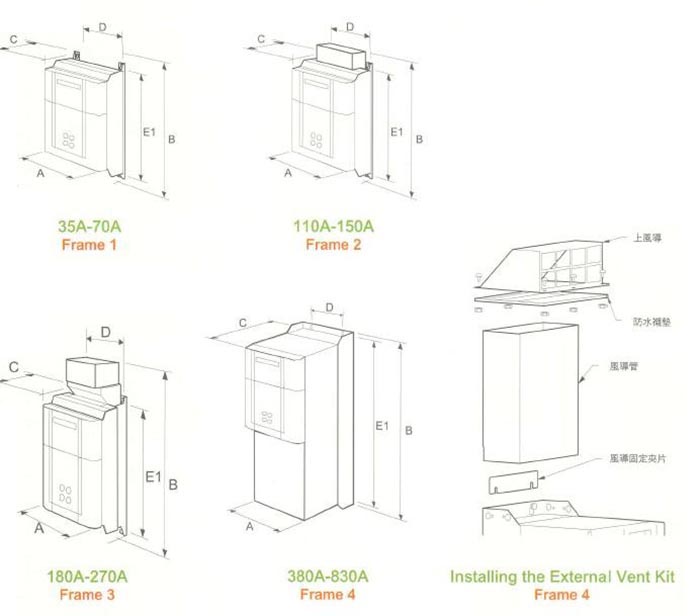

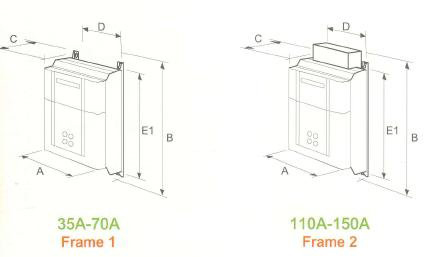

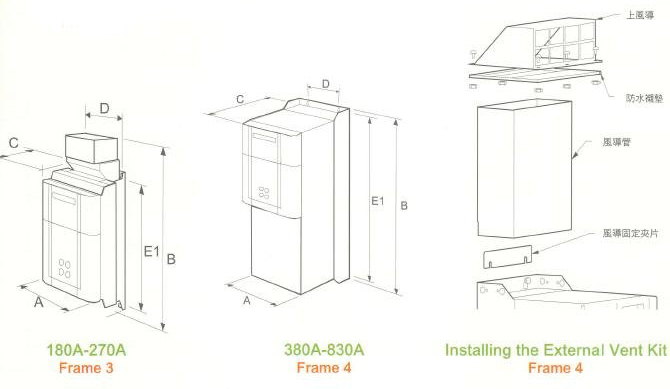

外型尺寸圖

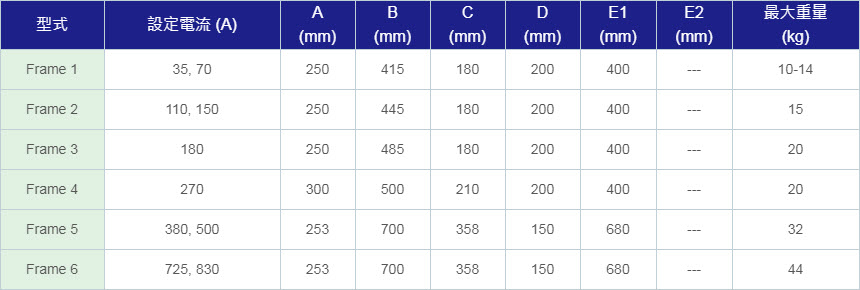

型式	設定電流 (A)	A (mm)	B (mm)	C (mm)	D (mm)	E1 (mm)	E2 (mm)	最大重量 (kg)
Frame 1	35, 70	250	415	180	200	400	---	10-14
Frame 2	110, 150	250	445	180	200	400	---	15
Frame 3	180	250	485	180	200	400	---	20
Frame 4	270	300	500	210	200	400	---	20
Frame 5	380, 500	253	700	358	150	680	---	32
Frame 6	725, 830	253	700	358	150	680	---	44

※ Frame4:380~830A需於頂端外接風導管,E1變更為954±4mm(未含99mm上風導蓋高度)。

※ 830~8000A容量規格,仍依客戶訂製規範設計製造,詳細尺寸請洽本公司各地業務代表。

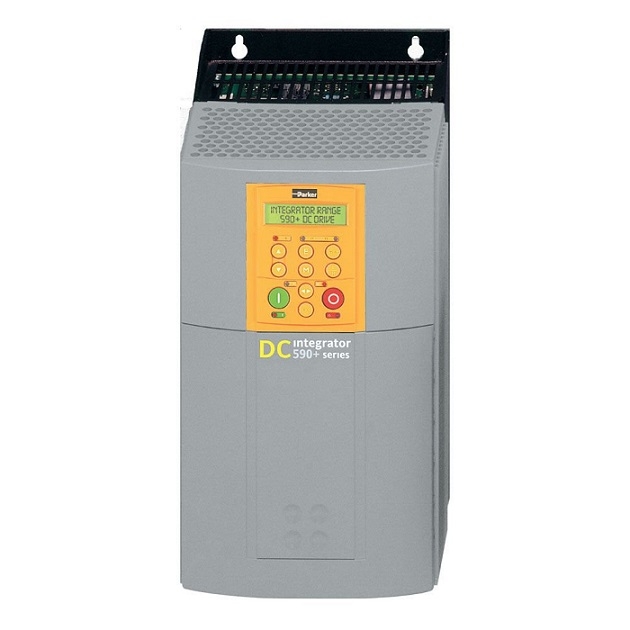

東元 6500D+/Parker 590P+ 直流控制盤
