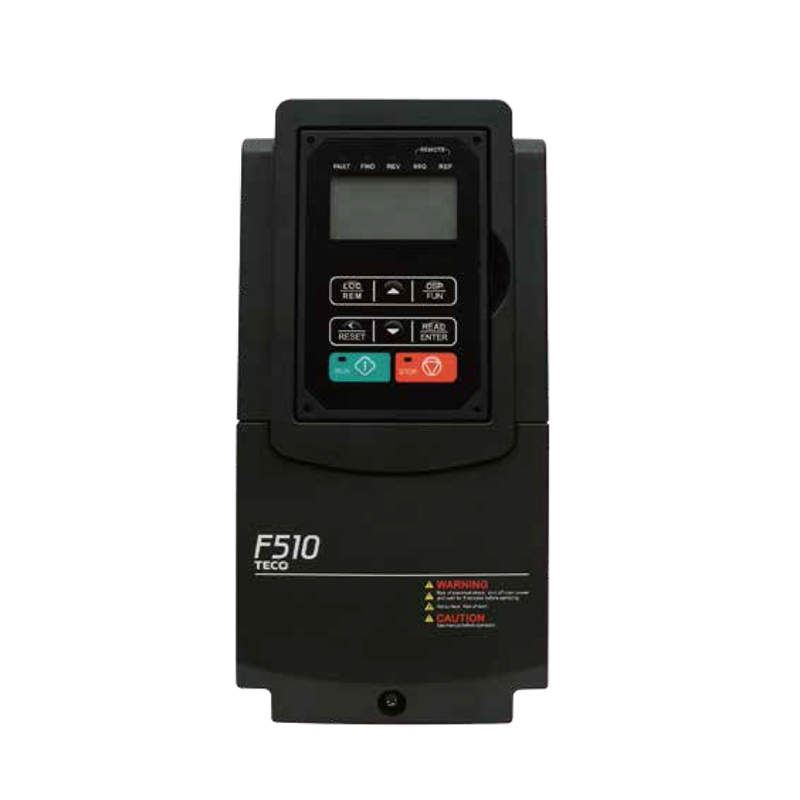

東元 F510進階型系列風水力專用變頻器:
• | 模組化設計滿足高防護等級應用,更便於設備維護。 |
• | 可熱插拔操作介面、通訊卡、可拆卸式風扇等。 |
• | 提拱友善手動/自動選擇介面。 |
• | 高效節能泵浦恆壓控制技術,僅須透過簡易參數設定即可符合絕大多數供水應用。 |
• | 支援硬體安全禁能功能和火災模式,適用於緊急意外狀況。 |
• | 透過簡易參數設定避免引起頻率共振,有效防止防止通風系統損毀。 |
• | 提供包含BACnet、Metasys N2、Modbus等通訊協定,降低中央空調等樓宇自動化的安裝成本。 |
• | 結合多項省能源技術,為環保盡一份心力。 |

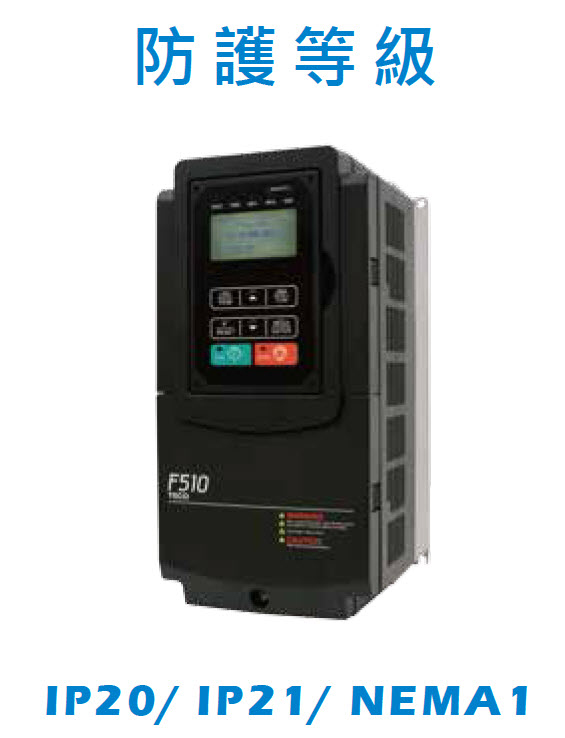

F510進階型變頻器外觀升級,滿足高防護等級應用 |
F510進階型外觀特色:
實現模組化設計, 不僅滿足高防護等級應用, 更便於設備維護, 包含可熱插拔操作面板、通訊卡、可拆卸式風扇等。
Hand/Auto/Off功能 |
自動控制系統中,遭遇故障或系統調測/檢測時,擁有手動/自動選擇是極為便利的機能。F510進階型風水力專用變頻器提供友善的手動/自動選擇介面,只要使用者選購HOA專用數位操作器,即有此項功能。
手動/自動選擇 (Hand/Auto/Off) |
繁/簡中文、英文語言顯示 |
簡易裝卸,可熱插拔之數位操作器 |
下蓋簡易裝卸,降低安裝工時 |
風扇快拆設計,便於維護 |
手動/自動選擇 (Hand/Auto/Off) | ||
繁/簡中文、英文語言顯示 | ||
簡易裝卸,可熱插拔之數位操作器 | ||
下蓋簡易裝卸,降低安裝工時 | ||
風扇快拆設計,便於維護 |
高效節能泵浦控制 |
F510進階型變頻器內建東元高效率泵浦恆壓控制技術,僅須透過簡易參數設定即可符合絕大多數供水應用,選配泵浦用選配卡可達串級控制需求。

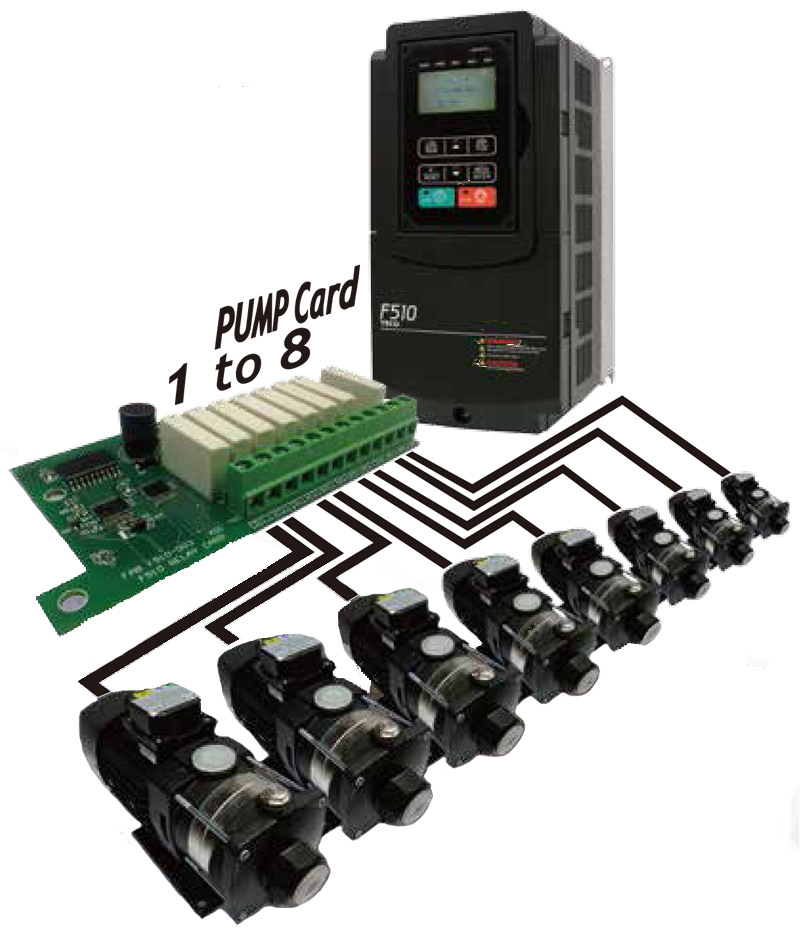

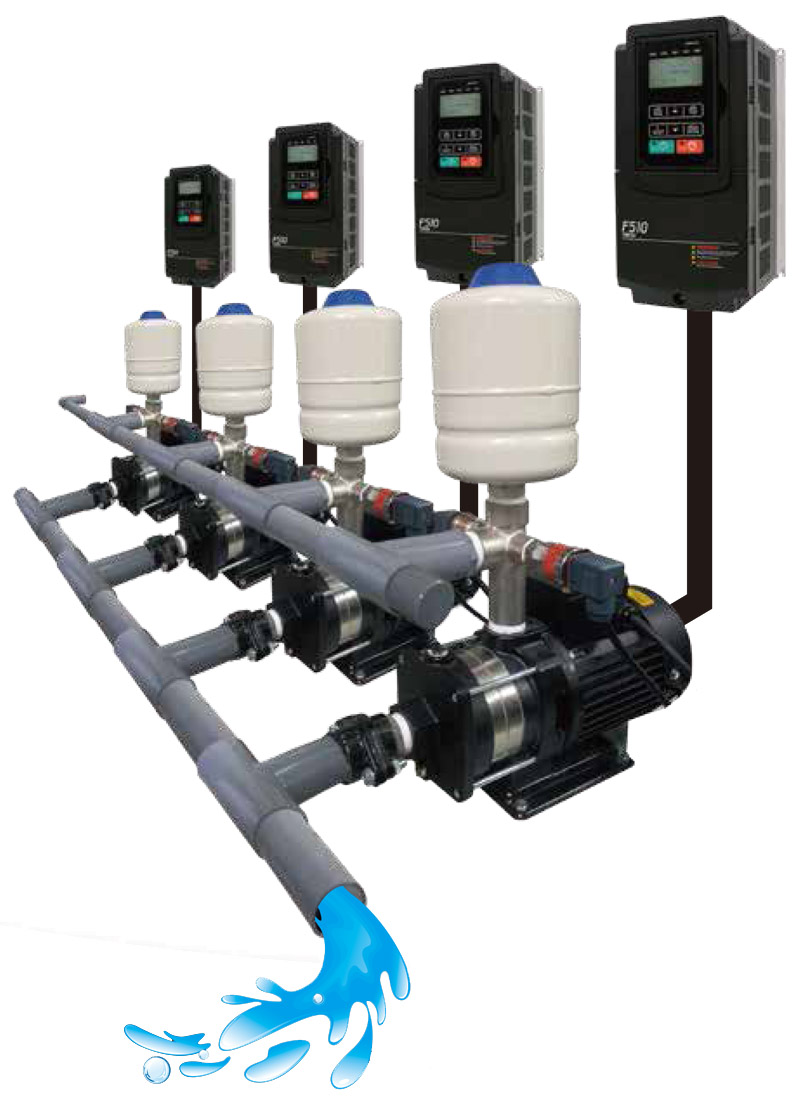

泵浦串級控制
一對八泵浦卡主要是使用於大量供水以及衡壓需求的場合,變頻器以其內建PID控制器以及簡易可程式控制器的功能等優點,在供水行業得到了廣泛的應用。借助此卡可以省卻外部控制器的需求。變頻器除了為幫浦提供可變頻率的電源,使幫浦的無段變速可以實現,並利用內建PID控制器之功能從而使得管路水壓可穩定控制。最多可以控制8台幫浦。
高效率泵浦
F510進階型變頻器內藏多台並聯模式,最多可連接四台變頻器,依供水系統負載,進行智能控制,進行泵浦連動,再透過主副機交換機能平均運轉時間,提升供水效率,延長變頻器使用壽命。
堵塞檢測 |
F510進階型變頻器可檢測到泵的堵塞,並發出警告訊息,以防止管線壓力過大,造成管路損毀。 |
休眠模式 |
F510進階型變頻器在供水系統負載穩定或用戶沒有用水情況下,做出正確判斷,讓供水系統休眠,延長整體系統壽命,並節省能源。 |
乾轉保護 |
F510進階型變頻器可評估泵供水系統水壓,並檢測是否乾轉,即時停止水泵運轉,避免泵浦發熱/摩擦損傷,做出正確保護。 |
高效能風扇控制及頻率跳躍機制 |
支援硬體安全禁能功能和火災模式,適用於緊急意外發生情況,且可輕易地透過參數設定,避免引起頻率共振,防止通風系統的結構及風扇本體產生損毀。
火災模式
火災發生時,此功能是至關重要的,空調或排風系統必須確保火災引起的濃煙能夠排出建築物。啟動火災模式時,變頻器將執行滿頻全速運轉,無論是正向或反向命令,且忽略所有軟體保護,直到硬體保護發生或變頻器損毀為止,達到排煙需求,盡可能降低濃煙對人體的危害。

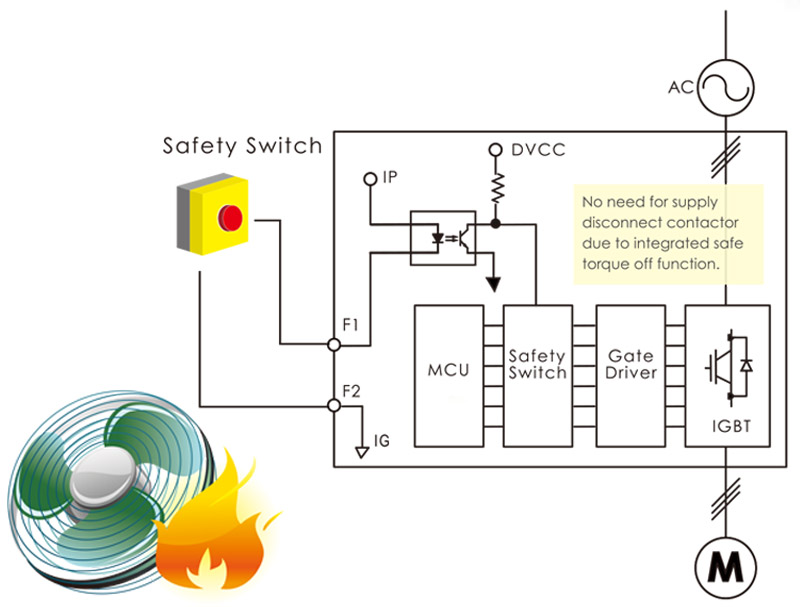

硬體保護安全機能
F510進階型變頻器內建高可靠度的硬體保護安全開關,使用者可在危急情況下,利用此開關對人員或系統進行快速的保護。
通訊協定機能 |
F510進階型變頻器提供樓宇自動化等風水力常用通訊機能,包含BACnet、Metasys N2、Modbus等通訊協定便於使用者選用,降低中央空調等樓宇自動化的安裝成本。
是用於智能建築的通訊協定,是國際標準化組織(ISO)、美國國家標準協會(ANSI)及美國冷凍空調協會(ASHRAE)定義的通訊協定。BACnet針對智能建築及控制系統的應用所設計的通訊,可用在暖通空調系統(HVAC,包括暖氣、通風、空氣調節)也可以用照明控制、門禁系統、火警偵測系統及其相關的設備。優點在於能降低維護系統所需成本及安裝比一般工業通訊協定更為簡易,而且提供種業界常用的標準協定,此可防止設備供應商及系統業者的壟斷,也因此未來系統擴充性與相容性大為增加。 |
||
由Johnson control公司發展的通訊系統,主要是根據樓宇管理及使用者的實際要求,Metasys N2易於安裝、使用、調機,且系統保養及維護也相當便利,同時Metasys N2亦可收集、紀錄、保存和管理系統中重要訊息及數據,進而達到最佳的自動化管理和節約能源的效果。 | ||
已經成為工業領域通訊協議標準,並且現在是工業電子設備之間相當常用的連接方式。 |
降低馬達噪音 |
獨特的Soft PWM技術,可減少共模電壓抑制EMI干擾並大幅降低馬達聲頻噪音
永磁同步馬達(PM)驅動技術 |
F510進階型變頻器搭載PM馬達核心驅動技術,讓使用者能夠避免多餘的能量消耗,PM馬達屬於高效率馬達,在目前節能減碳的趨勢下,PM馬達的重要性與日俱增。
符合國際標準 |
全系列符合歐洲RoHS指令,規範產品不得含有Pb/Hg/Cd/Cr+6/PBB/PBDE等有害物質 | ||
符合國際CE/UL/cUL規範標準 |
節省能源 |
近年節能減碳議題不斷發燒,省能源技術的重要性與日俱增,F510進階型變頻器支援多項省能源技術,為綠色環境盡一份心力。使用30HP驅動同等級馬達,於20%負載情況下測量,F510省能達25%。
萬年曆/簡易PLC
自動化控制已經成為主流,不僅可節省人力成本,更能有效掌握系統負載,進行負載調節,避免不必要的支出。F510內建簡易PLC,再搭配萬年曆機能,可輕易地進行負載調節,達到日光節約的目的。
自動省能源
省能功能(AES)可自動調整最佳輸出電壓值,根據負載降低變頻器輸出電流,輸出功率根據負載比例而變化,輕載應用時省能源效率最高。

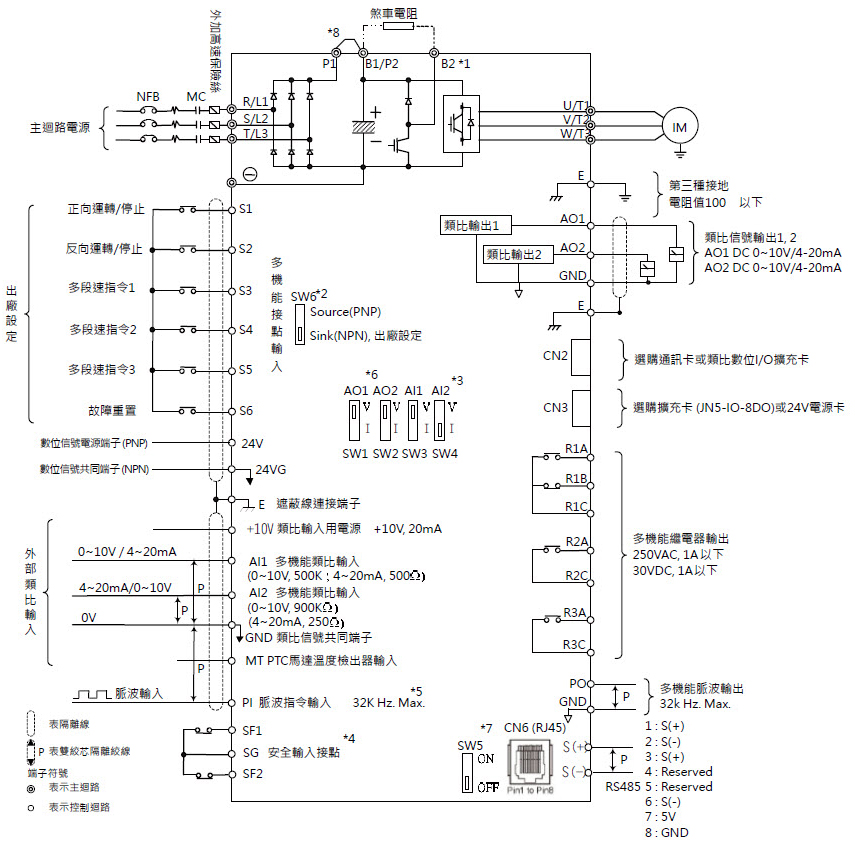

系統接線圖 |

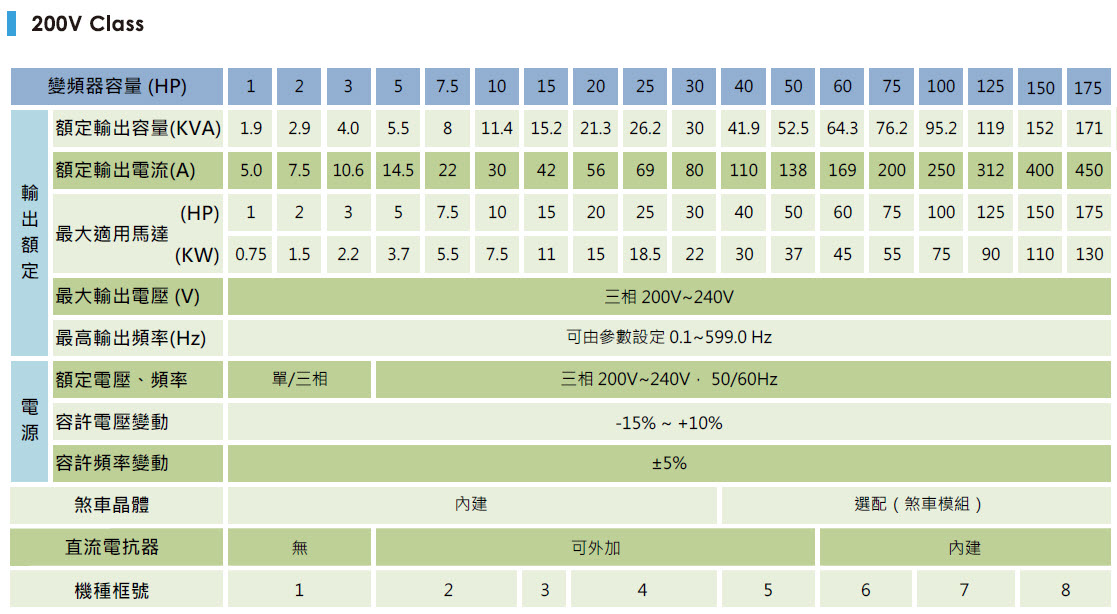

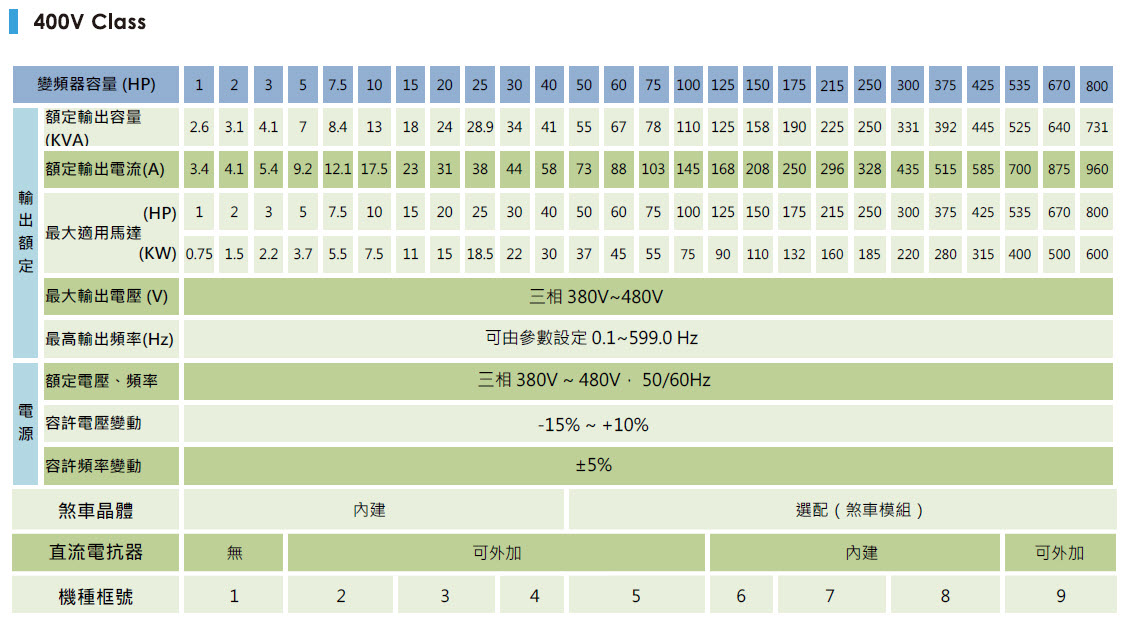

基本規格:

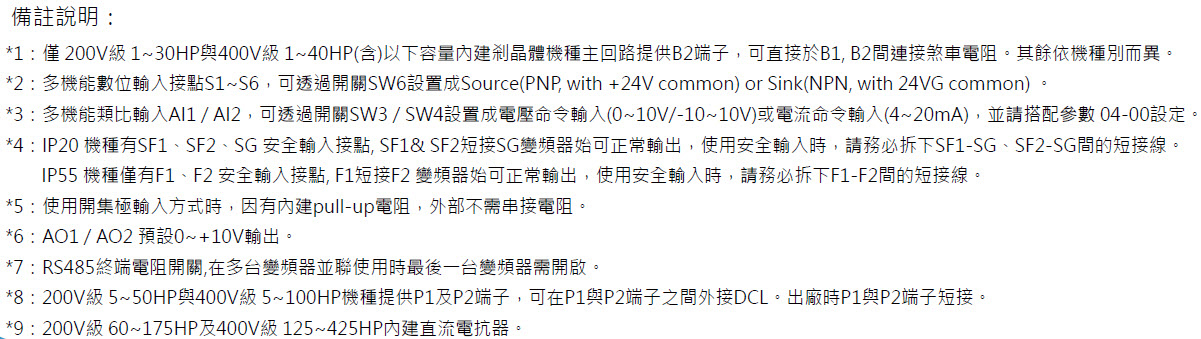

備註說明: | |
1. | 以標準4極感應馬達為基準,機型選用以變頻器額定輸出電流大於馬達額定輸出電流為原則。 |
2. | 不同控制模式下,可輸出之最高頻率有差異,詳細規格請參閱產品使用說明書。 |
3. | 200V級50HP以下與400V級100HP以下有IP21保護等級機種可供選購,如有需求,請洽本公司各地業務同仁。 |

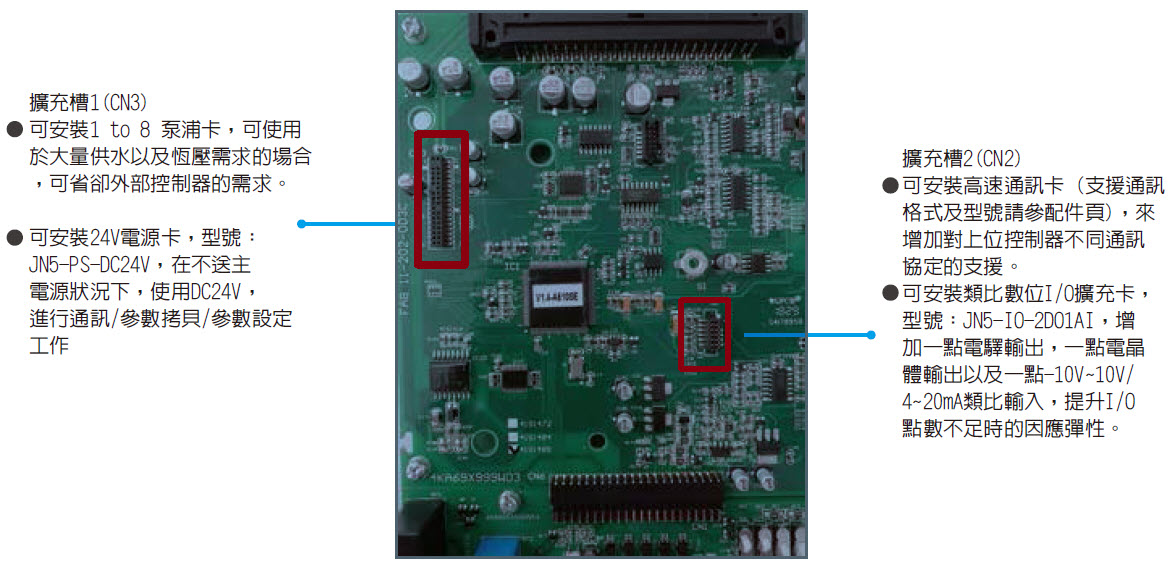

支援高速通訊卡/ 數位類比I O 擴充卡/ 2 4 V 電源卡

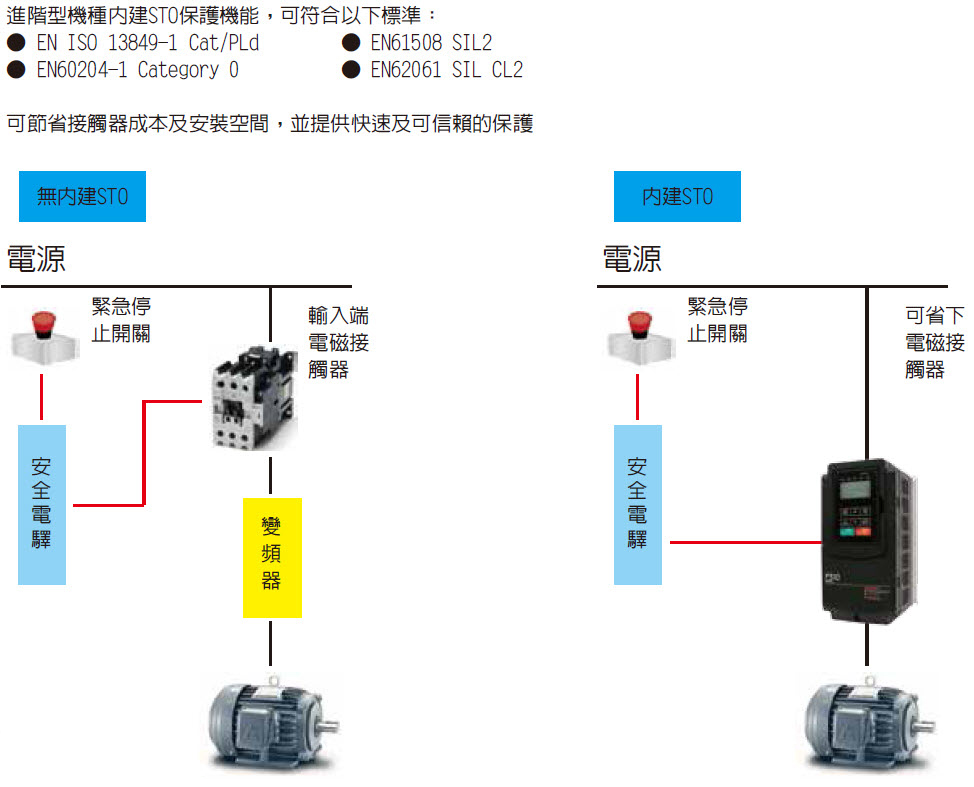

內建STO保護機能

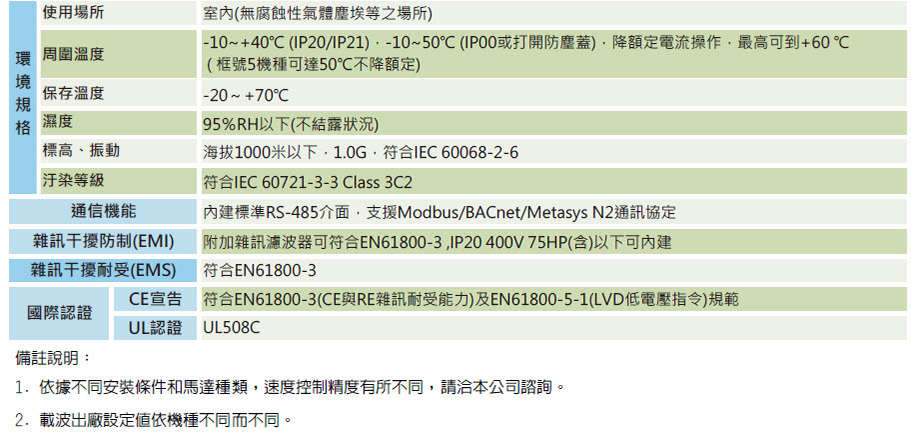

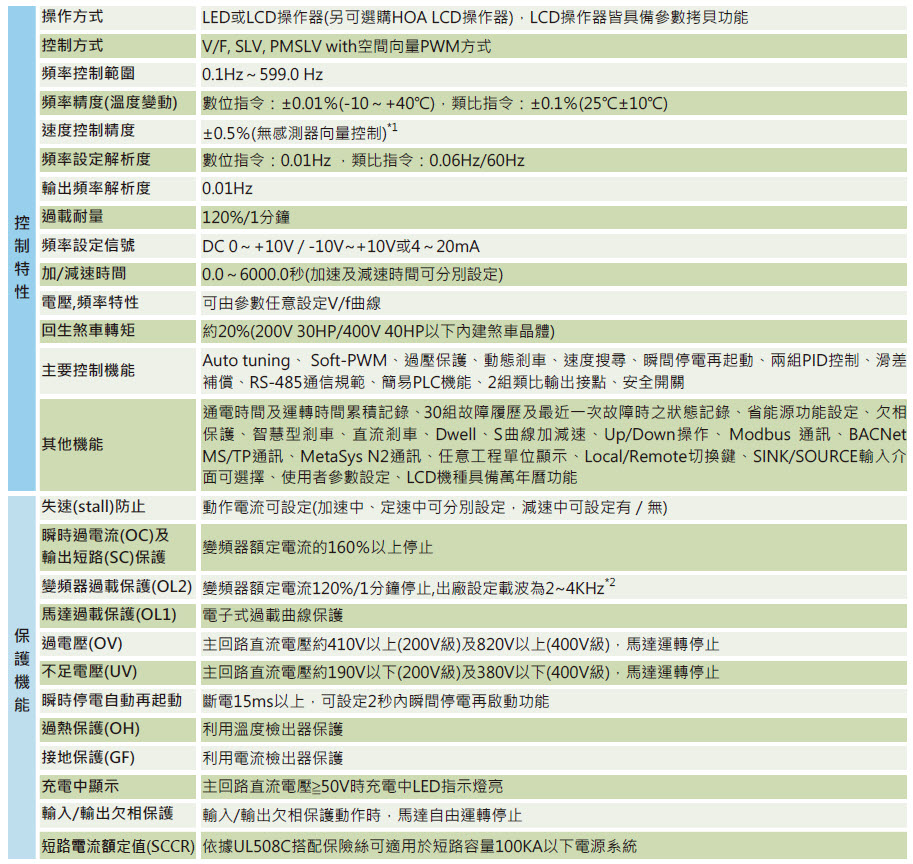

共通規格:

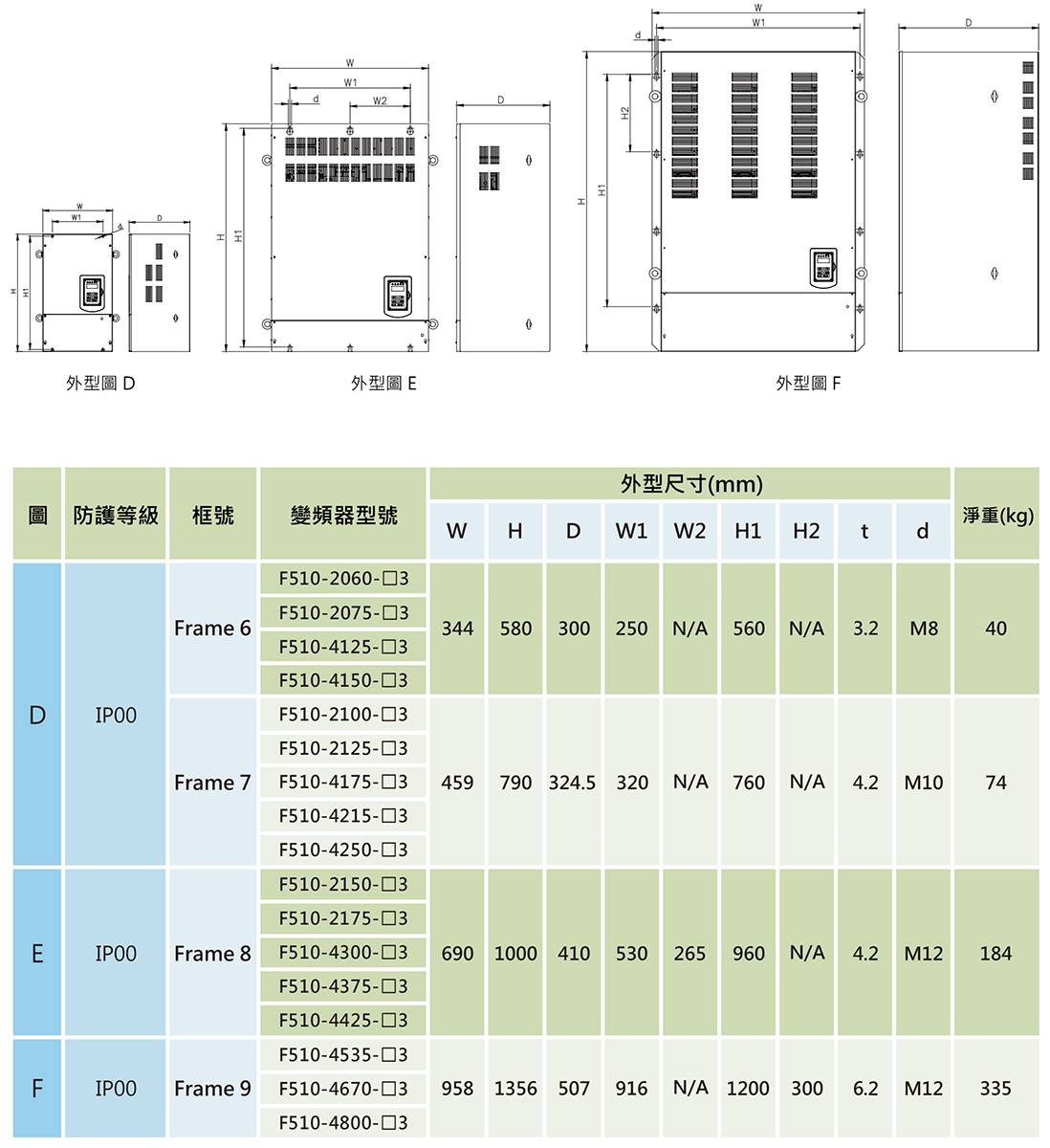

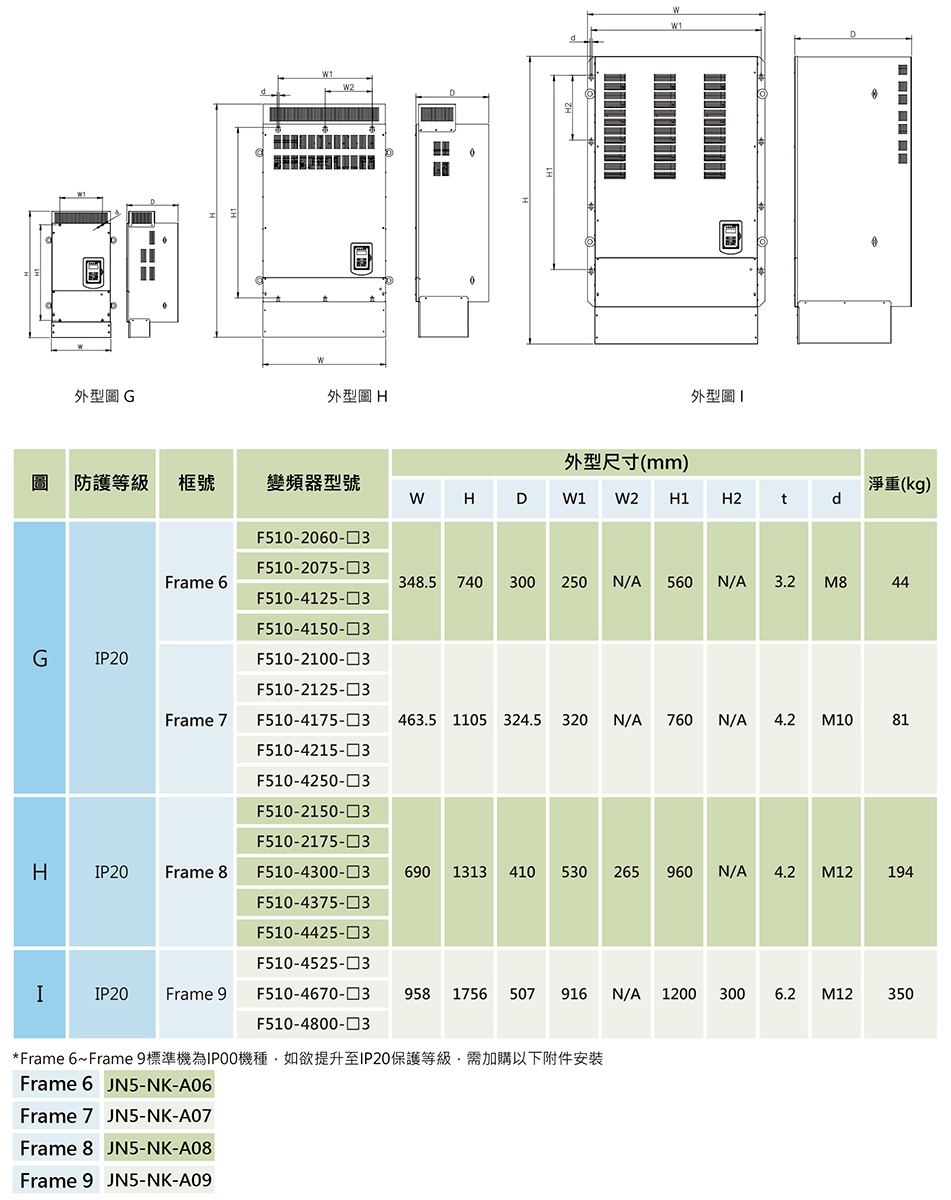

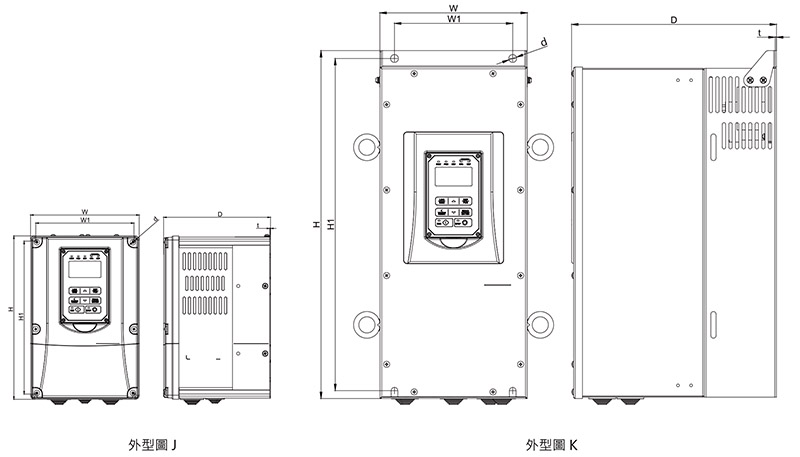

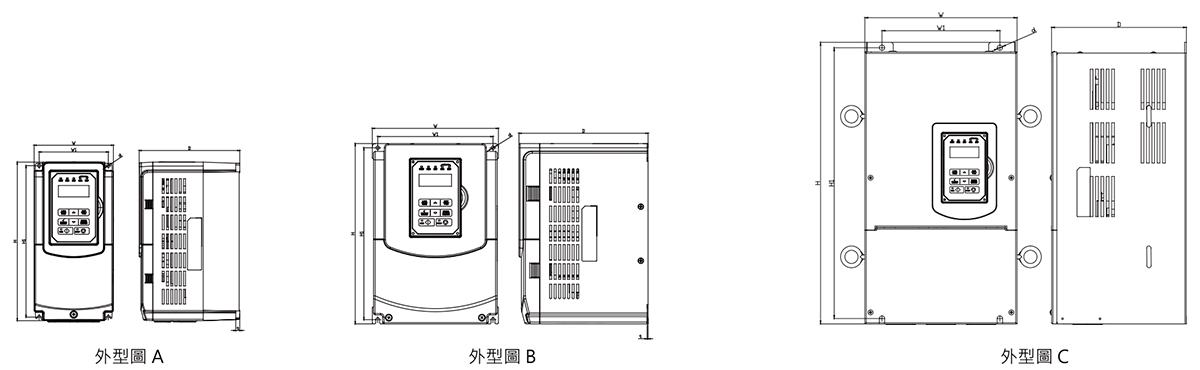

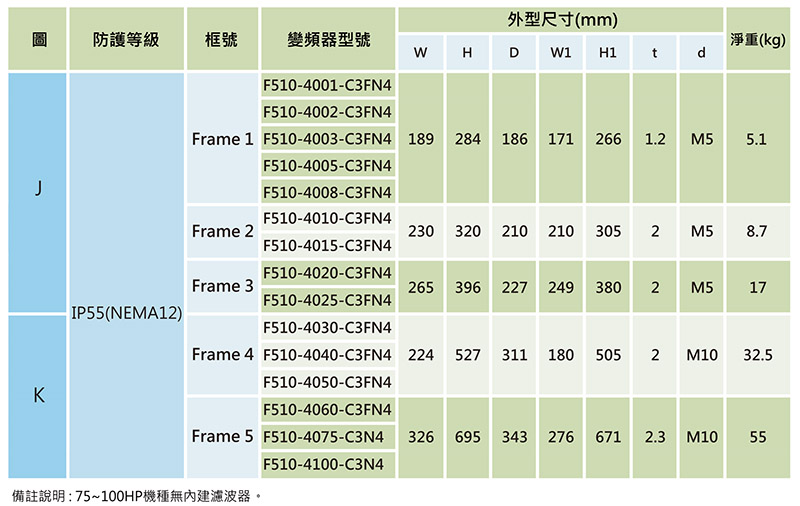

產品尺寸:

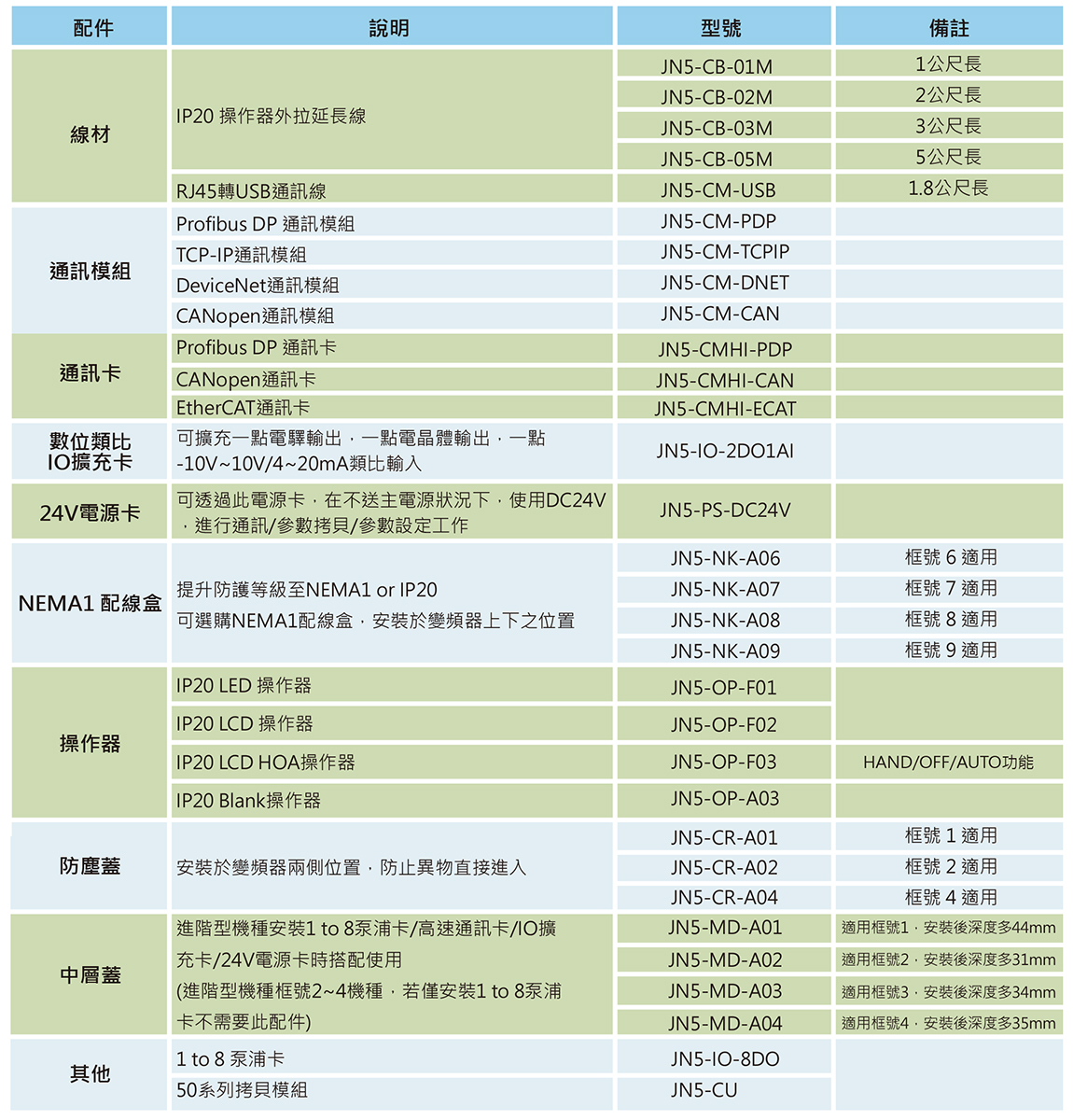

週邊配件:
