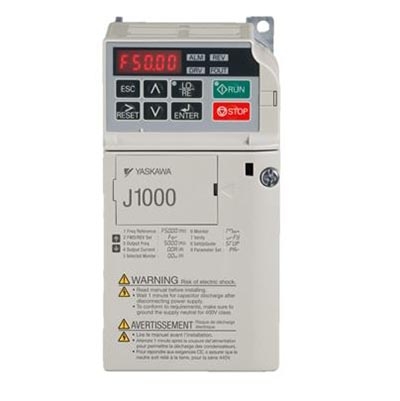

安川變頻器 J1000 系列：

產品編號：AA1-A1-1

•　 小型化。

•　 200V 級 (三相電源用) (0.1~5.5kW)。

•　 200V 級 (單相電源用) (0.1~2.2kW)。

• 400V 級 (三相電源用) (0.2~5.5kW)。

• 　 具域自動轉矩補償機能，150%/3Hz啟動轉矩。

• 　 快速電流抑制機能，防止過電流跳脫。

•　 可九段速運轉，UP/DOWN運轉等多種運轉方法。

• 　 具轉差補正機能，過轉矩檢出及速度搜尋機能。

• 　 對應0~10V，4~20mA，多機能輸入/輸出﹑類比監視。

• 　 省空間小型化尺寸，全系列機種長度統一。

• 　 認證 UL/cUL/CE。

• 　 可偵測、記憶，以及顯示最近1次跳脫的原因。
  電子型錄下載

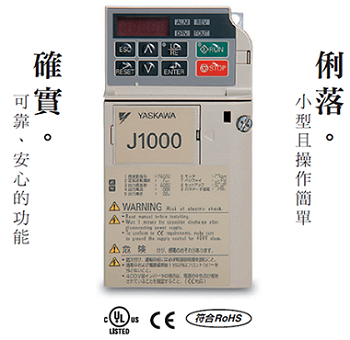

小型、可靠的J1000

安川的目標是打造出讓全世界都信賴的驅 動器。為了讓品質更加進步，於是誕生了小型變頻器。

「連上之後即可使用」J1000 操作簡單，實現了可變速化、省力且節能的小型機械。將其裝入機械中，即可以感受到差異的小 型「世界品質」變頻器。

搭載了豐富的功能，滿足人與機械的需求

小巧設計

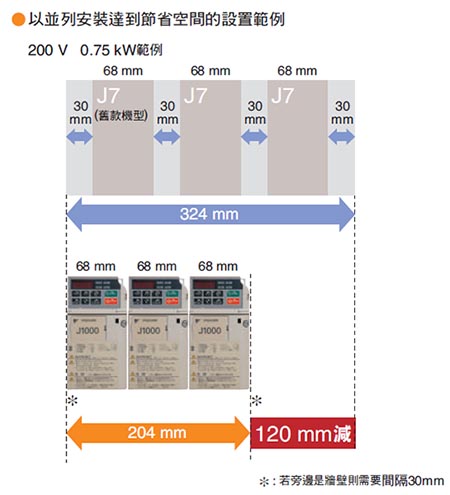

採用雙重額定，一台變頻器即可選擇輕負載(ND)額定、重負載(HD)額定的2 種負載額定。可配合顧客的機械輕鬆利用參數設定。選擇 ND 額定之後，可支援高階馬達。藉由超小型機體與並列配置讓控制盤的設計更為精巧。

(註)可能需要降低電流。請選擇馬達額定電流低於變頻器額定電流者。

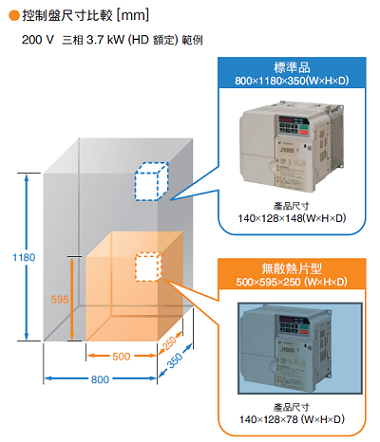

支援安裝無散熱片型，大幅提升控制盤的小型化；或是以NEMA 1套件(選購品)支援可直接安裝於機械設備上的NEMA 1類型。

(註)從變頻器背面產生的熱，必須從控制盤外進行處理。此試算範例為將變頻器收納於 自冷全閉式 (密閉) 控制盤的情況。因無散熱片型的變頻器無冷卻風扇，所以必須在 盤外附加散熱體。關於詳細的設置條件，請參閱使用說明書。



操作簡單

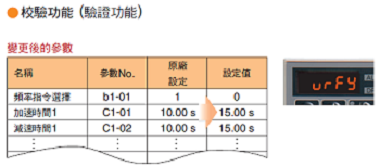

使用設定模式即可輕鬆設定運轉變頻器所需的最低參數。「連上之後即可使用」的絕佳易用性。此外，更擁有校驗功能 (驗證功能)，可輕鬆確認非初始值的參數。

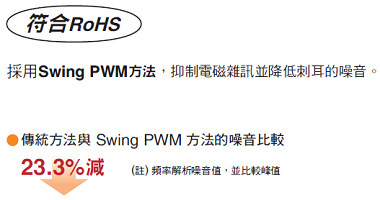

守護環境

標準產品符合 RoHS (歐洲特定危害性物質使用限制)。



提供穩定的操作

即使在重負載下也能輕鬆啟動

以全區、全自動的轉矩提升功能，無論是加速、減速、定速皆能產生高轉矩，讓機械順利啟動。實現低速 1.5 Hz 100% 轉矩，3 Hz 150%轉矩 (HD 額定)。

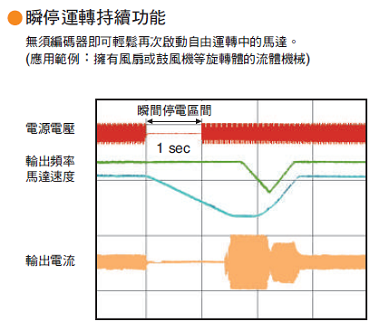

即使在負載、電源變動和瞬間停電下也能持續運轉

可透過完善的防失速功能，防止馬達失速。此外，藉由無須編碼器即可輕鬆再次啟動自由運轉狀態中馬達的速度搜尋功能或瞬停運轉持續功能，即可防止短暫異常造成變頻器跳閘。

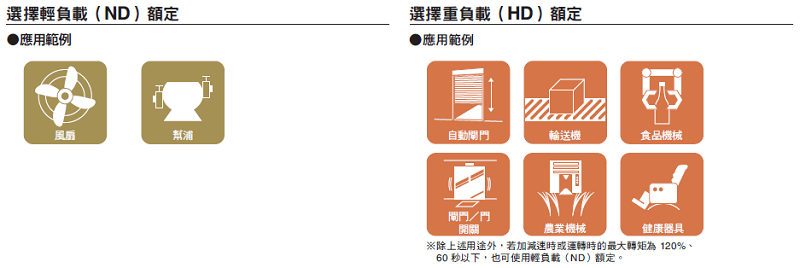

機種選擇

依照用途選擇最適合的機種

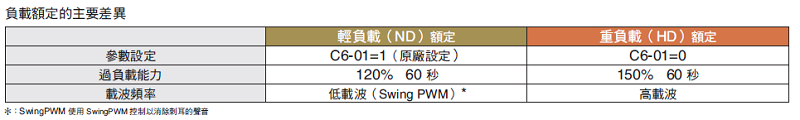

J1000 能夠配合顧客機械的負載規格，從輕負載（ND）額定、重負載（HD）額定 2 種負載額定進行選擇。ND 若選擇 ND 額定，HD 可支援比 HD 額定更高階的馬達。

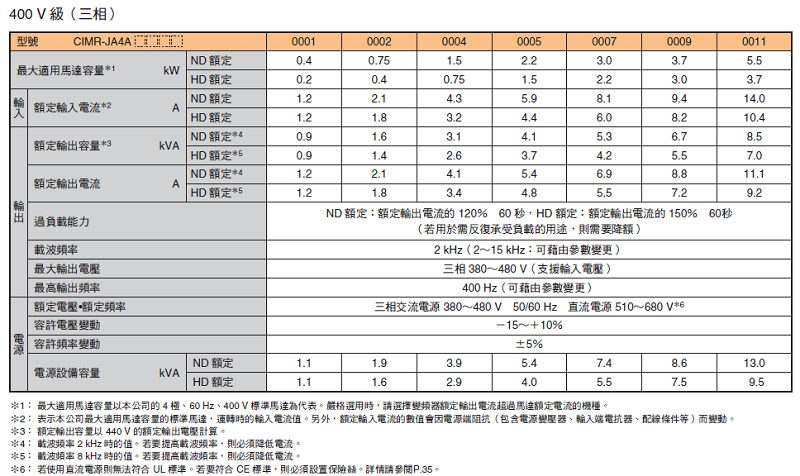

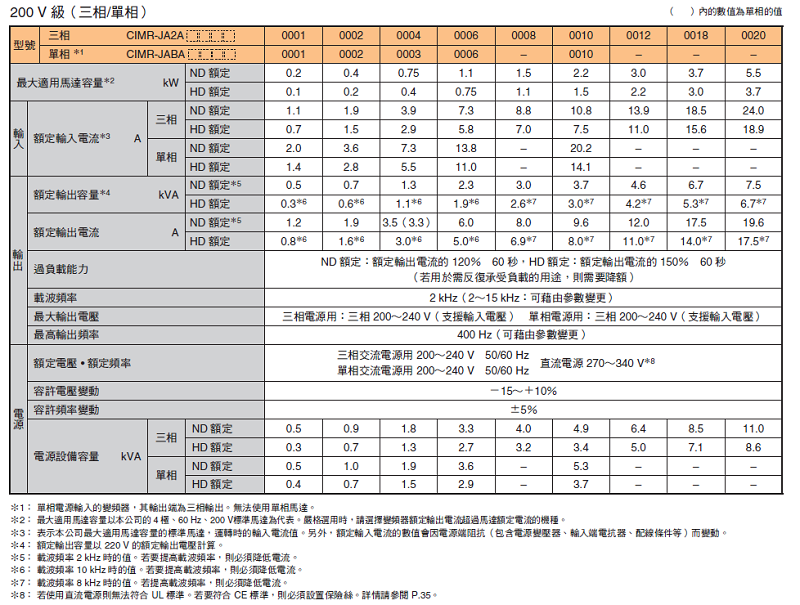

標準規格

輕負載（ND）重負載（HD）額定可用參數（C6-01）設定。

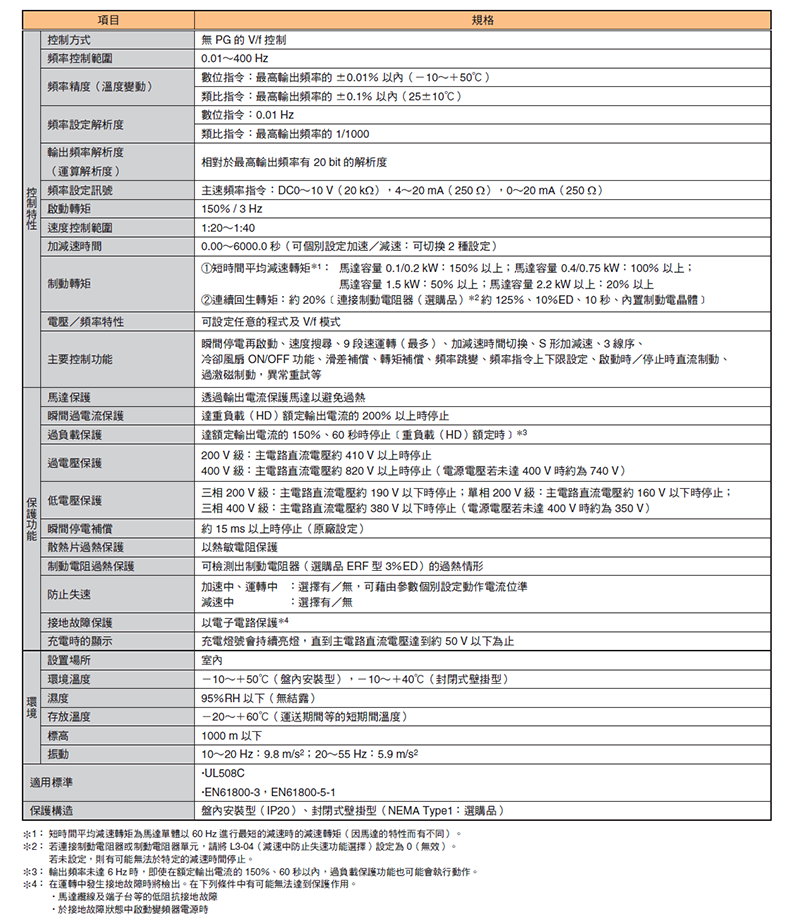

共通規格：

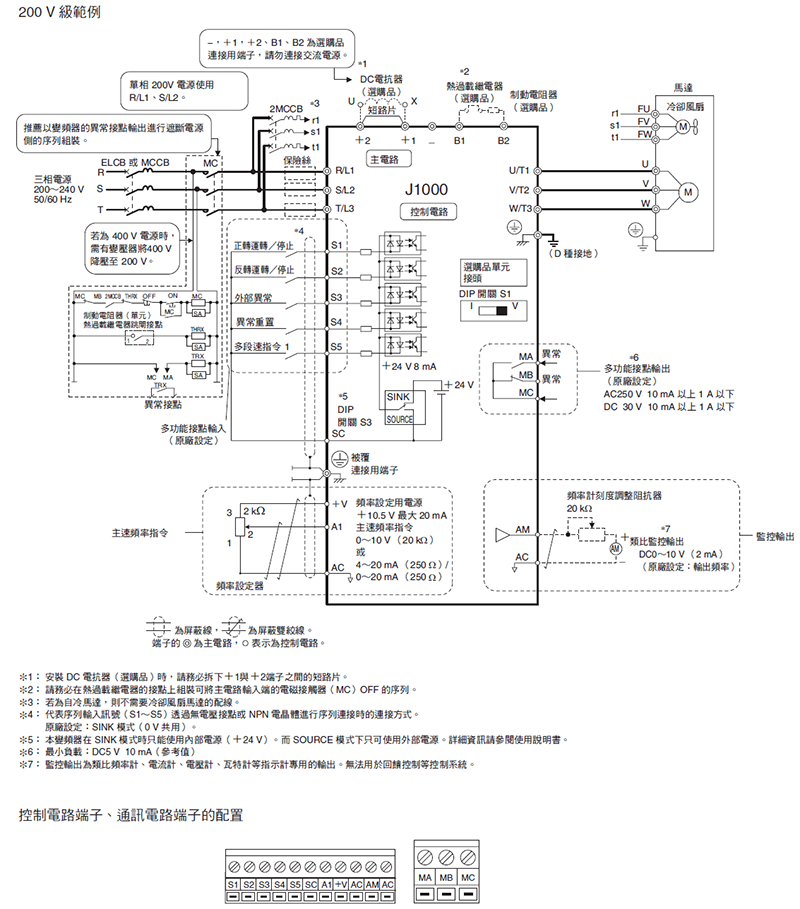

標準連接圖

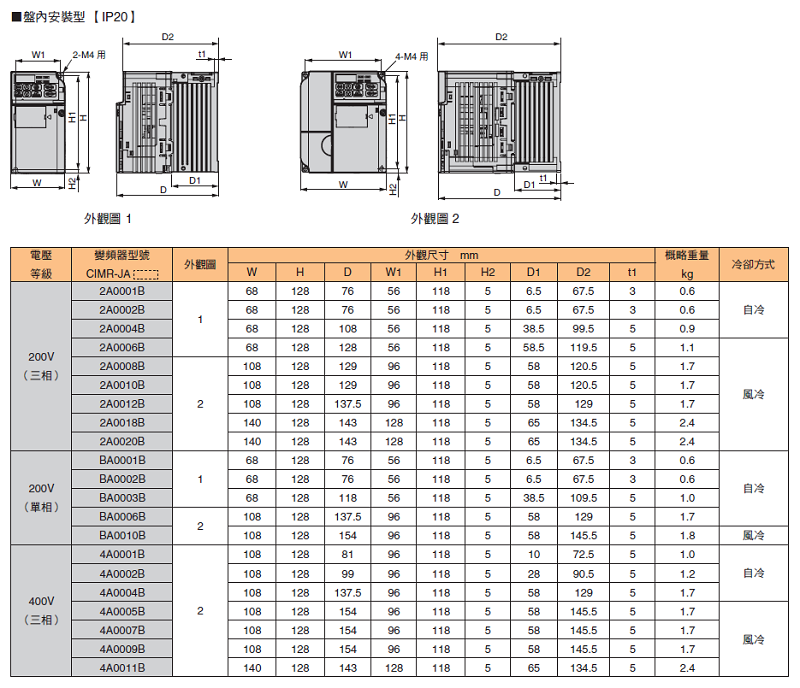

外觀尺寸

保護構造

J1000 以盤內安裝型【IP20】為標準。 封閉式壁掛型【NEMA Type1】需使用 NEMA1 套件（選購品）。
