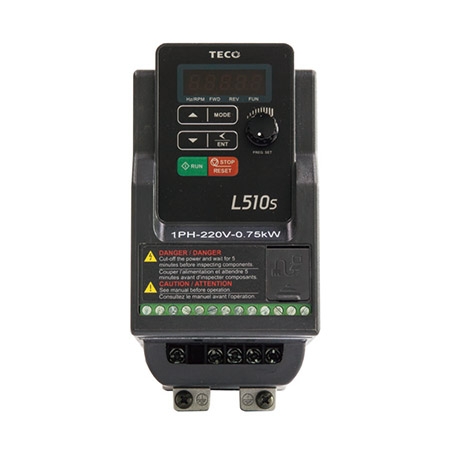

東元 L510s系列:

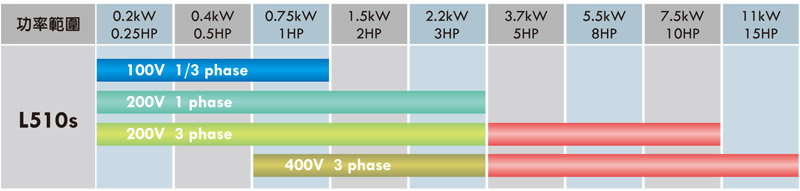

產品編號: |
|
• | 100V級 單相 (0.2kw~0.75kw) |
• | 200V級 單相 (0.2kw~2.2kw) |
• | 200V級 三相 (0.2kw~7.5kw) |
• | 400V級 三相 (0.75kw~11kw) |
產品特色: |
|
• | 輸出頻率為0~599Hz |
• | 內建MODBUS RS-485通訊,可做一對一及一對多控制。 |
• | 標準內建keypad內含VR可供簡易調速。 |
• | 透過RJ45可與PC software/copy unit連接。 |
• | 體積小易安裝,可並排安裝以及使用鋁軌安裝。 |
• | 內含人性化的PID回授控制。 |
• | 散熱座具接地端子,可有效進行接地保護。 |
• | 自動載波頻率控制可有效避免變頻器過溫。 |
• | 可應用於輸送帶、紡織業、食品包裝機、簡易風車以及泵浦機械用。 |
• | 框號1採用無風扇設計,有效降低異物進入,延長產品壽命。 |
• | PCB coating可提高對環境之耐受,以提高產品之可靠度。 |
• | 採用32bits 100MHz CPU設計強化軟體功能,提升A/D反應速度,可做自動轉矩補償。 |
• | 更多控制模式選擇︰V/F控制以及SLV控制。 |
• | 透過自行研發Gateway,可與Profibus/Devicenet/CANopen/Ethernet(TCP/IP)連接。 |
• | 內建BACnet通訊功能。 |
• | 內建EMI濾波器,降低電磁干擾,符合(IEC)EN61800-3 以及(IEC)EN61800-5-1 標準規範。L510s加上接地鐵板(選配)可提高EMC抗雜訊能力。 |
• | 新增馬達過溫保護以有效保護馬達。 |
• | 紅色字代表L510s之新增功能 |
應用場合 |
♦ | 風水力機械 | ♦ | 包裝機 | ♦ | 自動門控制 | ♦ | 繞線機 |
♦ | 輸送帶 | ♦ | 紡織機 | ♦ | 送料機 | ♦ | PCB自動化 |
♦ | 小型塑料機械 | ♦ | 食品&飲料用品 | ||||
包裝機 | 輸送帶 | 自動門控制 | PCB自動化 |
♦ | 風水力機械 | ♦ | 包裝機 |
♦ | 自動門控制 | ♦ | 繞線機 |
♦ | 輸送帶 | ♦ | 紡織機 |
♦ | 送料機 | ♦ | PCB自動化 |
♦ | 小型塑料機械 |
♦ | 食品&飲料用品 |
包裝機 | 輸送帶 | 自動門控制 | PCB自動化 |

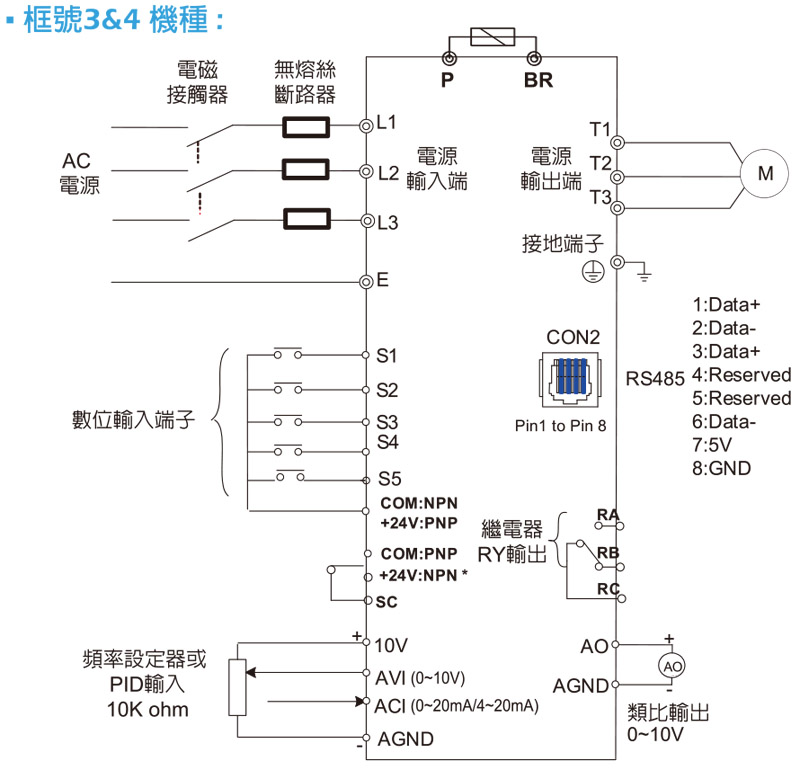

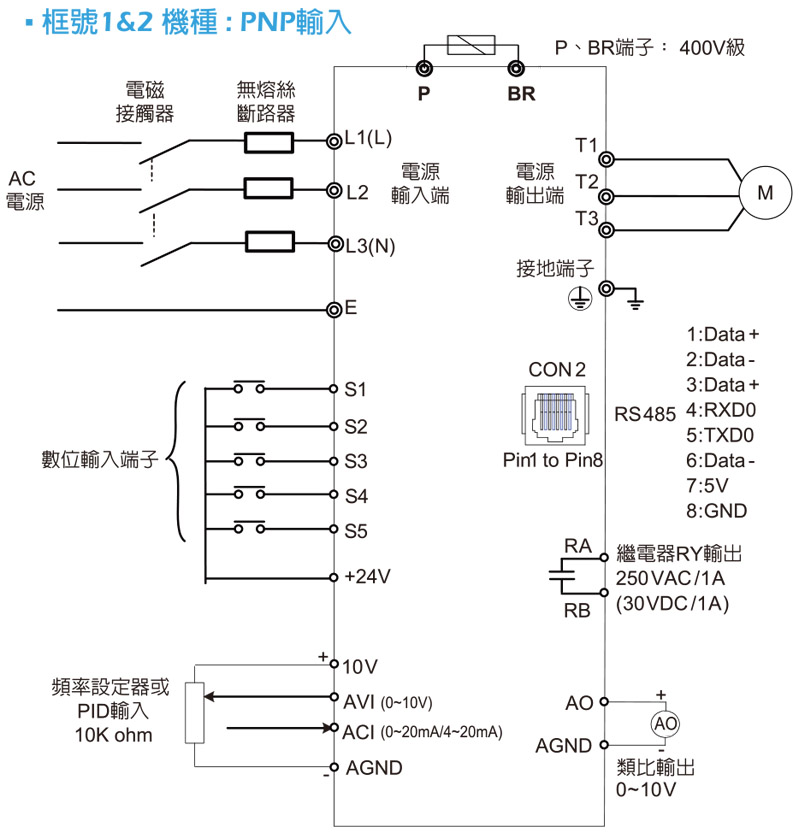

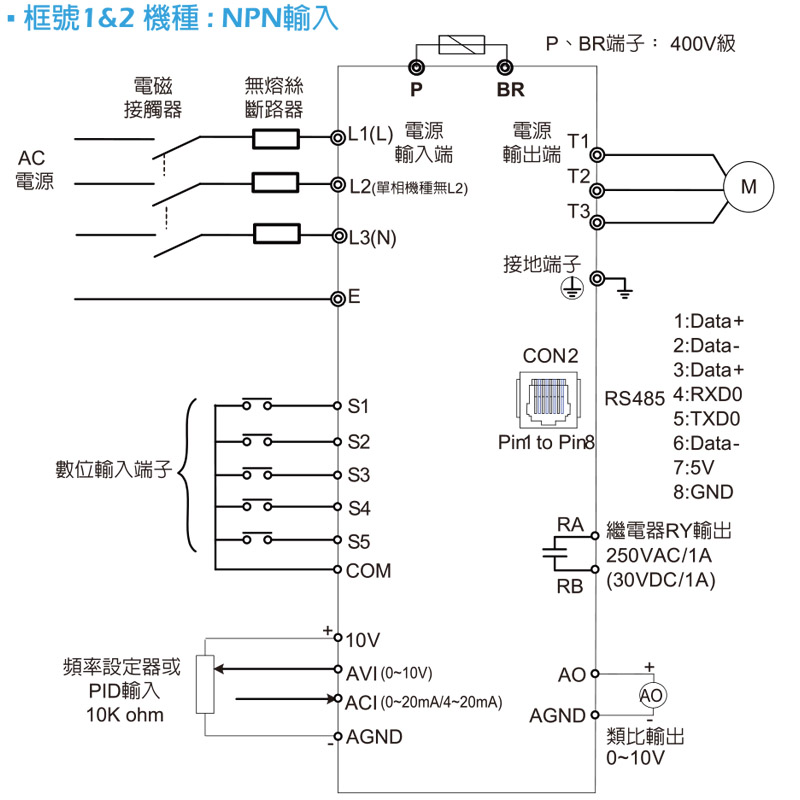

標準配線圖 |

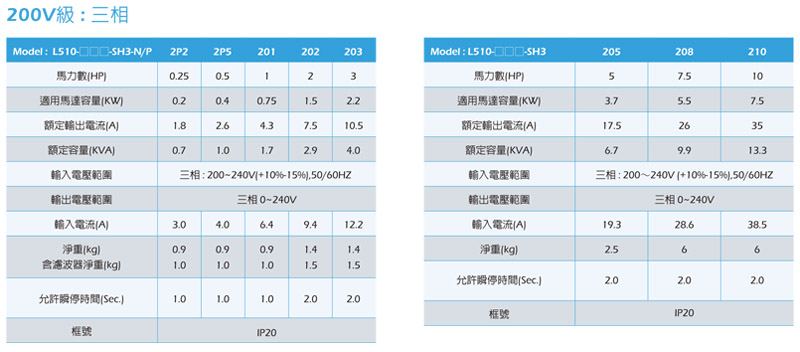

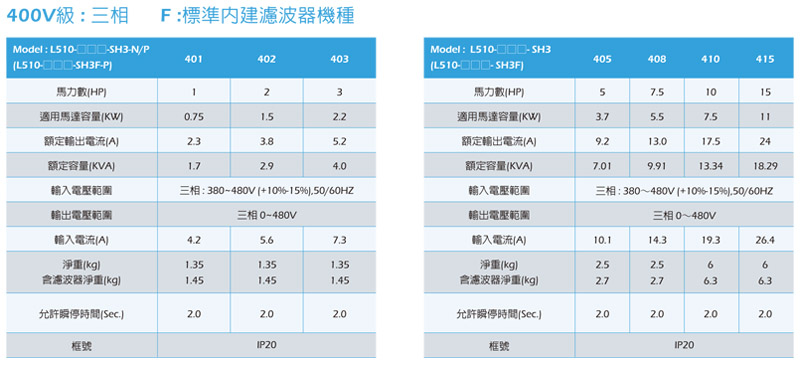

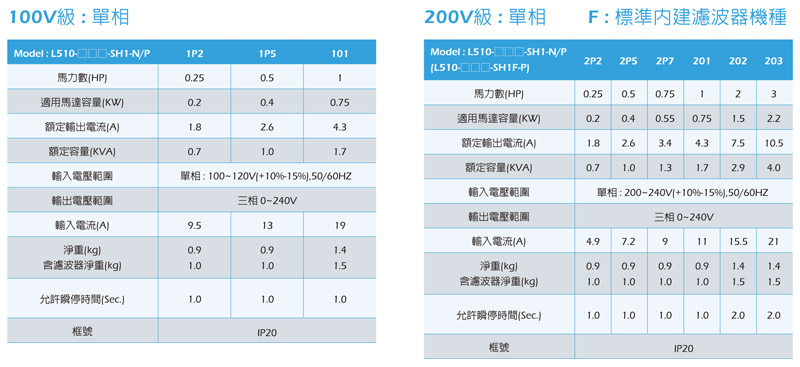

基本規格:

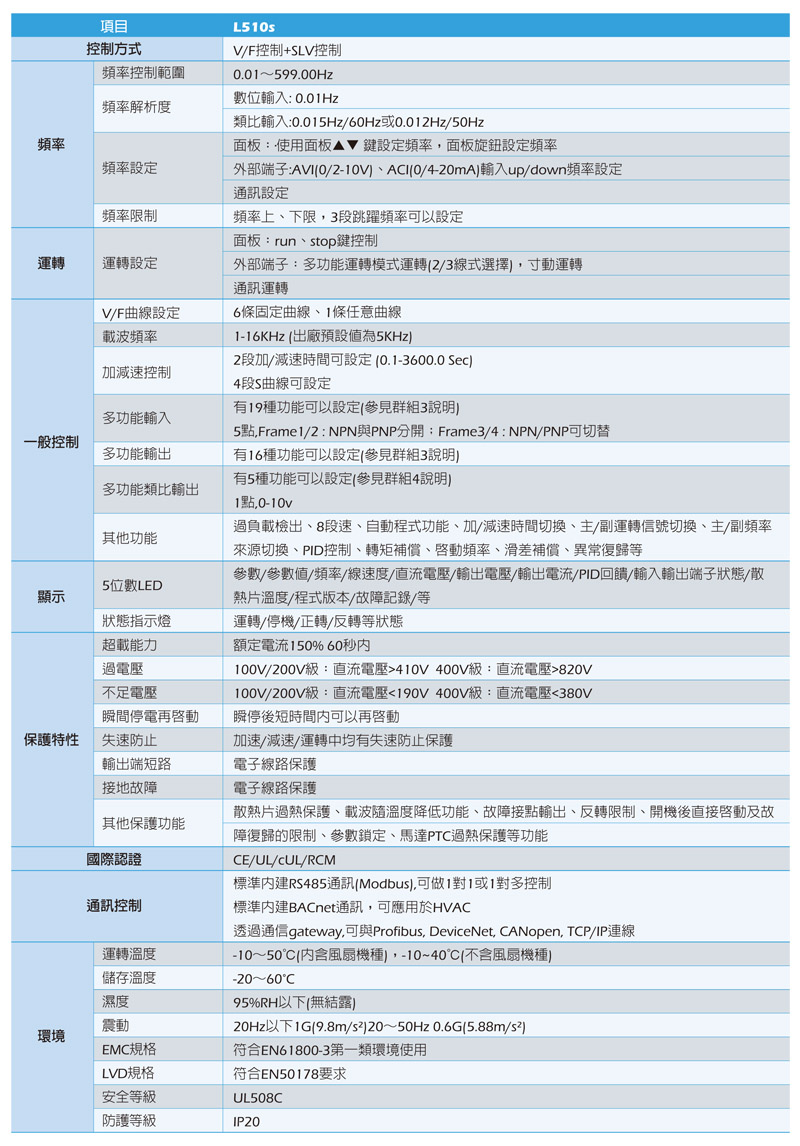

共通規格:

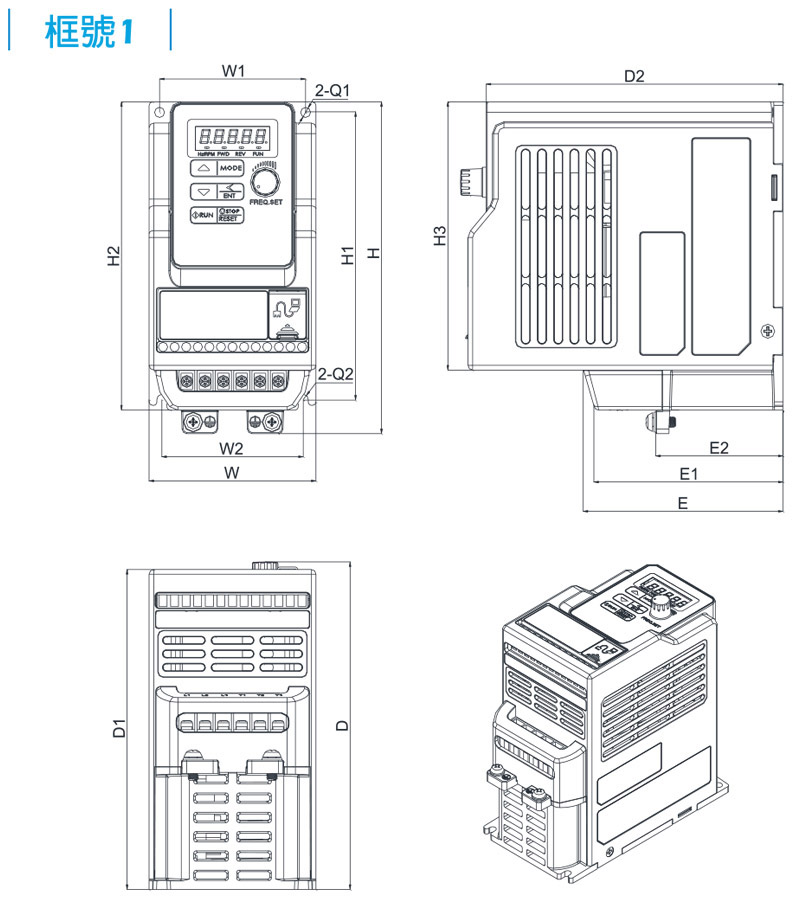

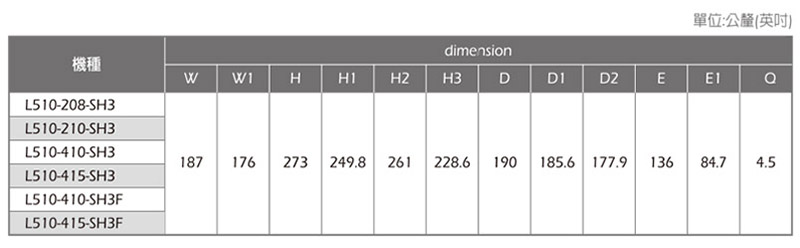

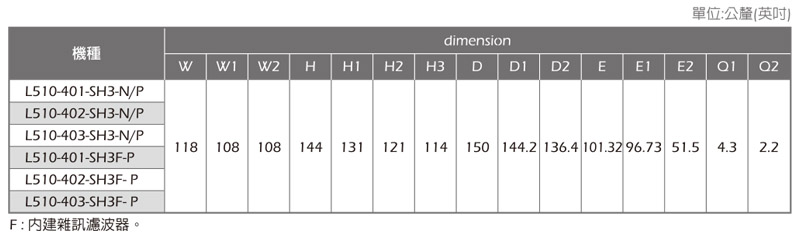

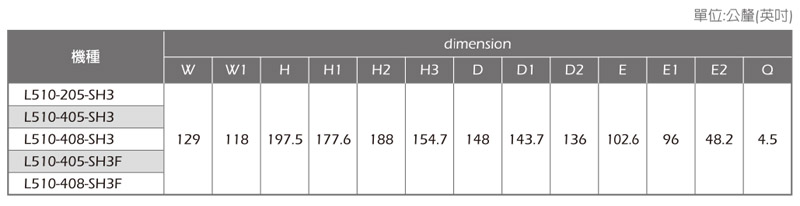

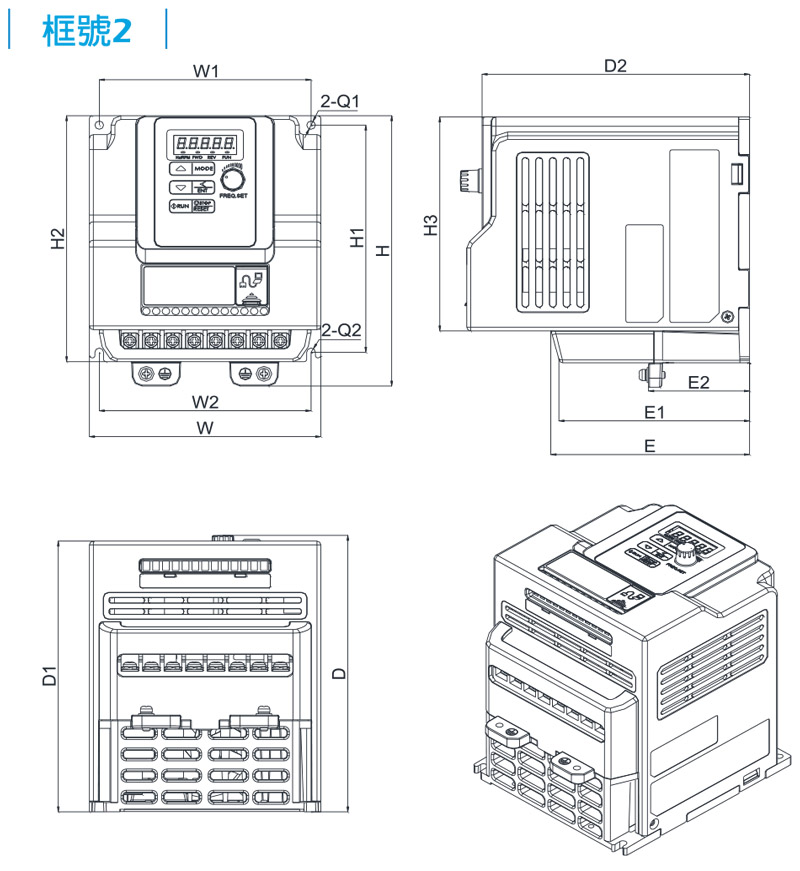

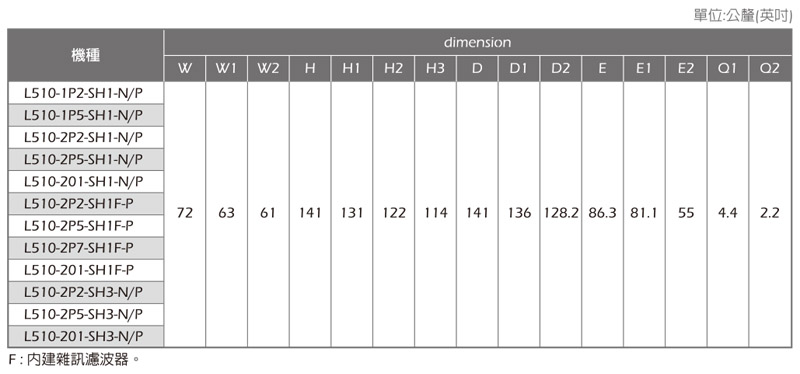

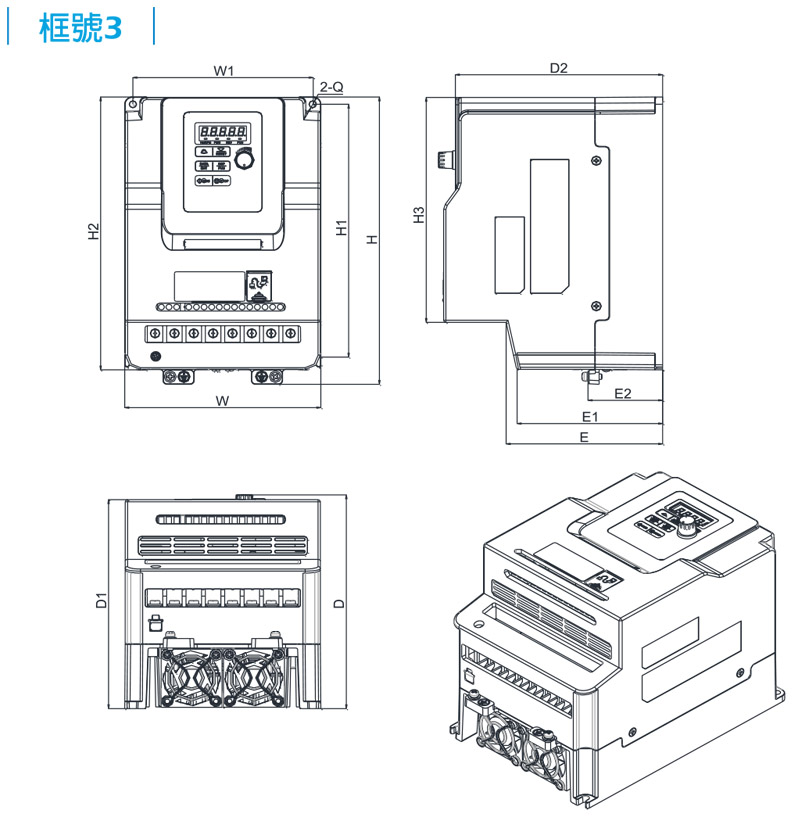

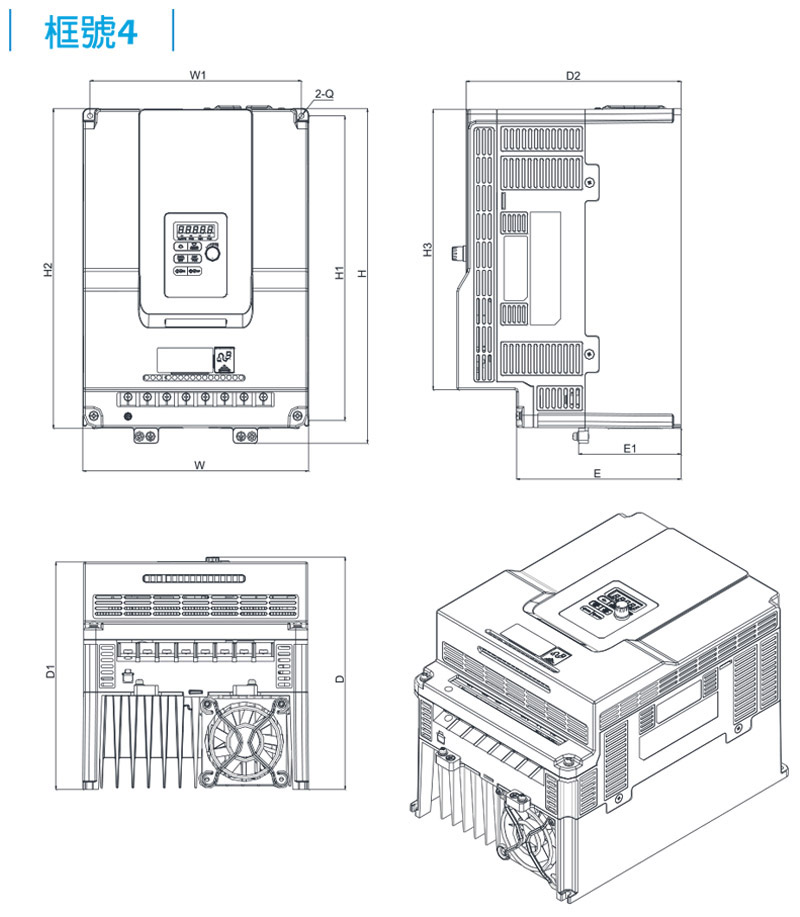

產品尺寸:

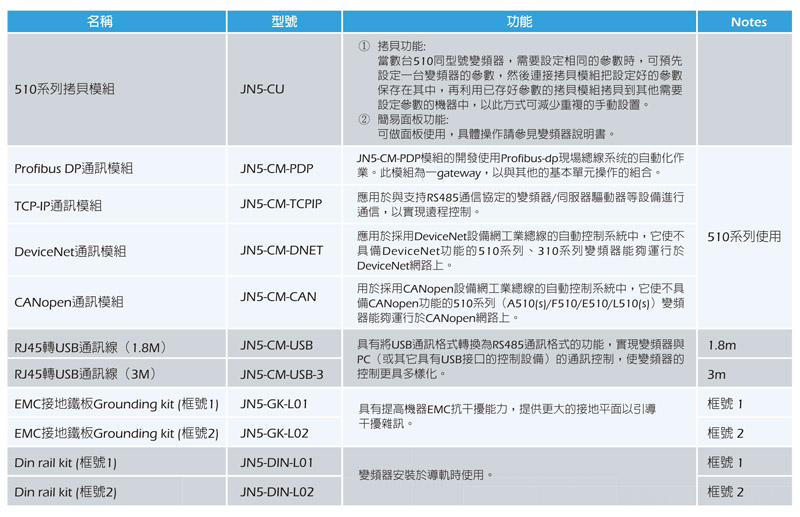

選購配件:

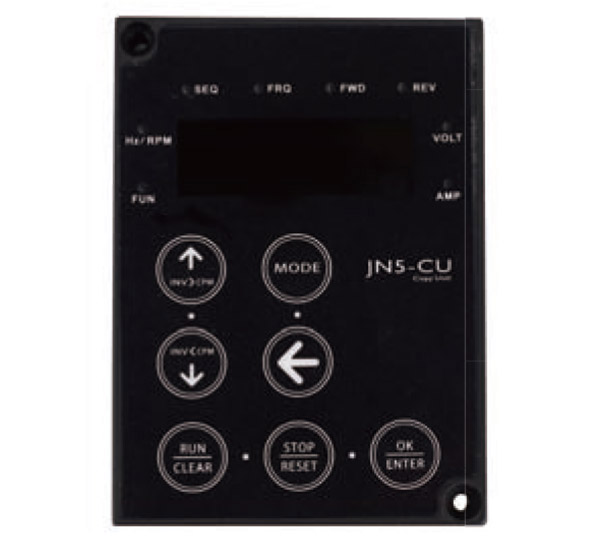

拷貝模組(JNS-CU) | |
• | 可拷貝變頻器參數設定,並將參數寫入它台變頻器。 |
• | 可當外拉式按鍵面板使用。 |
• | 使用一般RJ45連接線即可。 |

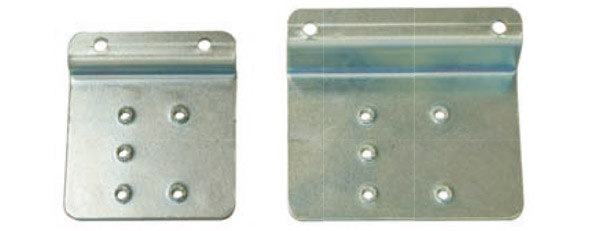

EMC接地鐵板 | |
• | (適用於框號1&框號2) |

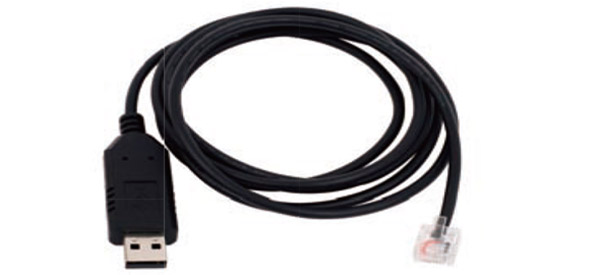

RJ45轉USB通訊線(JN5-CM-USB) | |
• | 搭配東元專屬PC-software之連接線。 |
