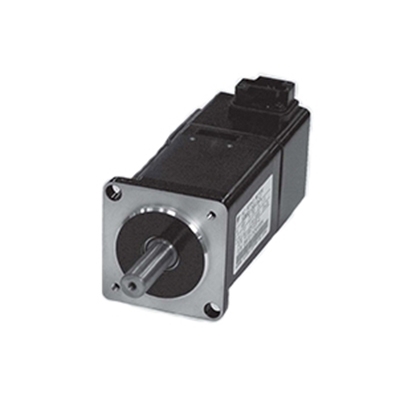

安川伺服馬達-SGMJV 中慣量:

產品編號:BA1-sigma5-2


•  50w ~ 750w(3000rpm)

•  最高速度可達6000r/min

•  最高轉矩可提升至350%

•  高精度編碼器13bit及20bit

•  高效率、低發熱量提升軸心強度

•  編碼器有增量型及絕對值型可選

•  省空間小型化尺寸,全系列機種長度統一

•  另有剎車馬達可選用

•  認証:CE /UL/cUL /RoHS/Safety Stop-1
  電子型錄下載

型號判別方法

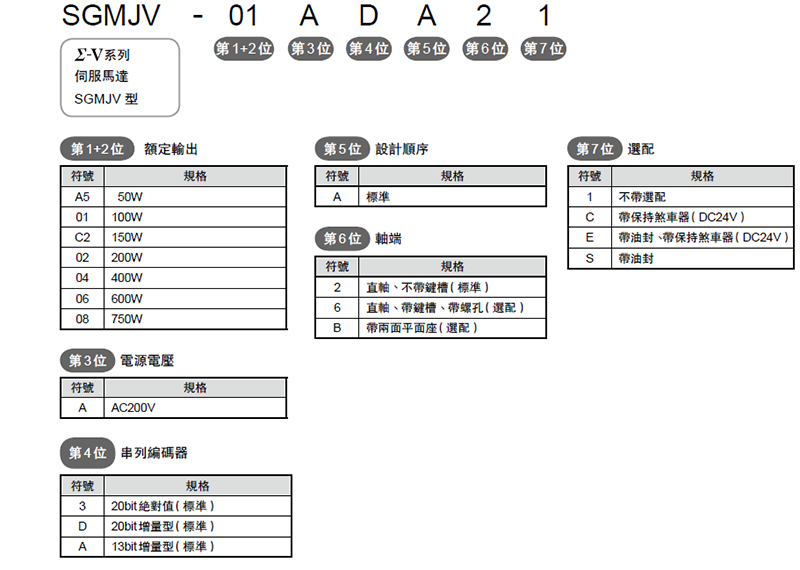

不帶減速機

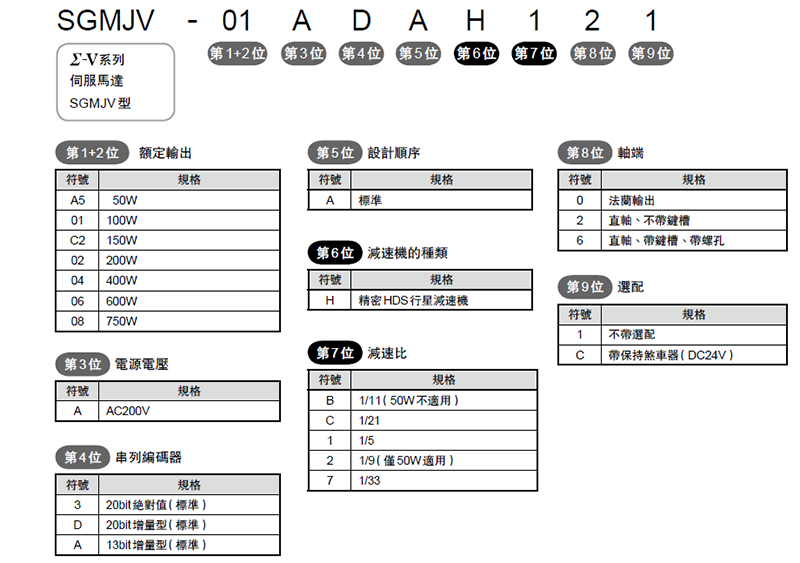

帶減速機

額定值和規格

•  額定時間:連續

•  振動等級V15

•  絕緣電阻DC500V,10MΩ以上

•  使用環境溫度0~40°C

•  激磁方式永磁式

•  安裝方式法蘭式

•  耐熱等級B

•  絕緣耐壓AC1500V 1分鐘

•  保護方式全封閉自冷式IP65(軸貫通部分除外)

•  使用環境濕度20~80%(不得結露)

•  連接方式直接連接

•  旋轉方向正轉指令下從負載側看時為逆時針方向(CCW)旋轉

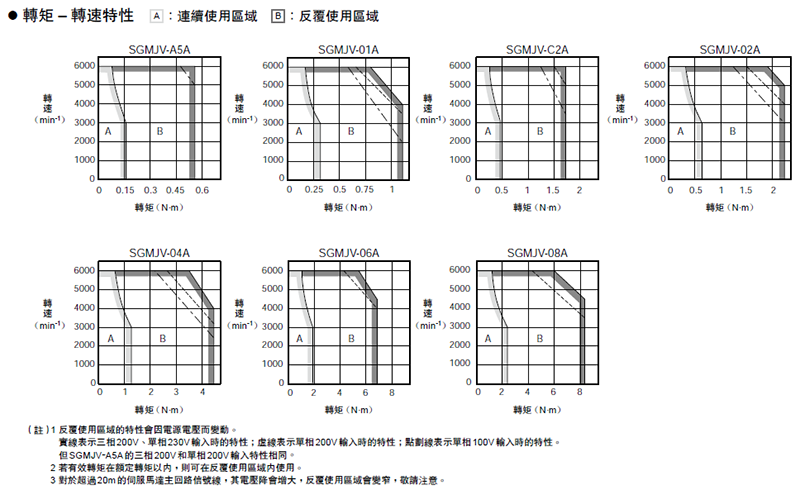

*1∶這些項目及轉矩 – 轉速特性值是與SGDV 型伺服驅動器组合後運轉時,電樞線圈溫度為100°C 時的值。其它是在20°C 時的值。 *2∶額定轉矩表示安装在下述尺寸的鋁製散热片上且在環境溫度为40°C 時的連續容許轉矩值。 SGMJV-A5A, -01A 型∶ 200×200×6mm    SGMJV-C2A, -02A, -04A, -06A, -08A 型∶ 250×250×6mm (註)( )内的數值為帶保持煞車器馬達的值。

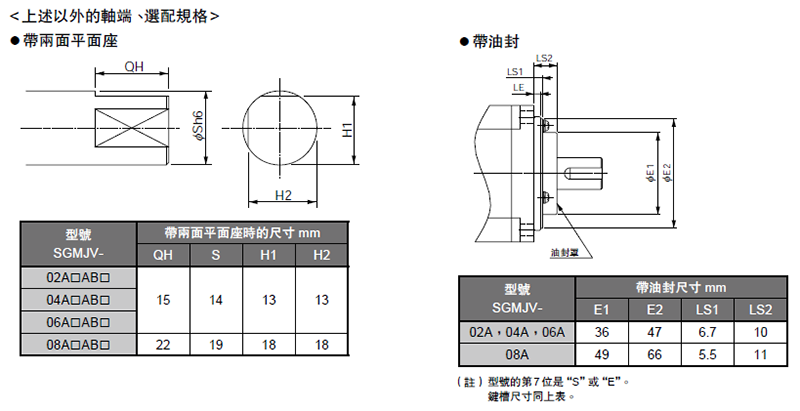

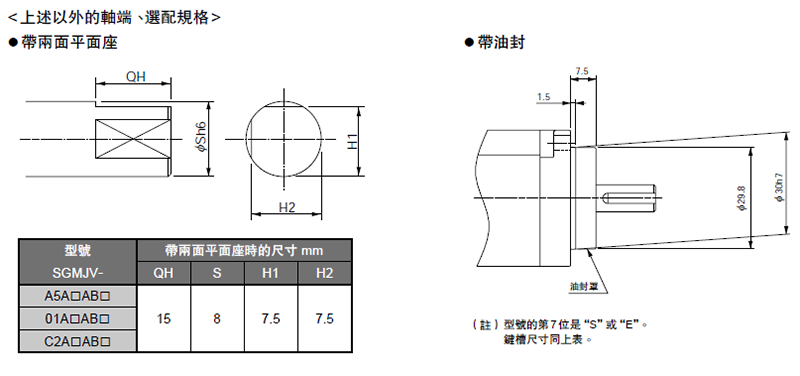

外型尺寸 mm

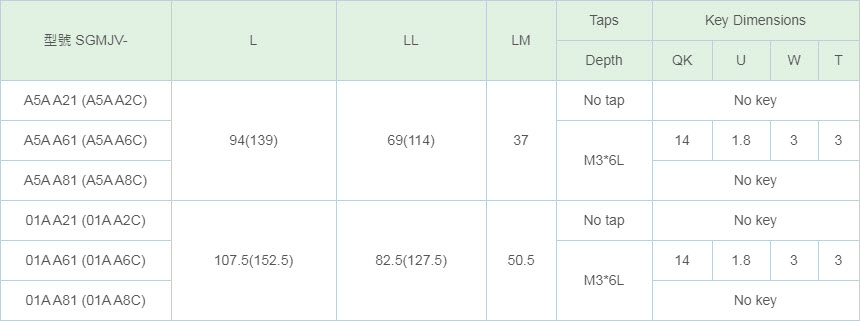

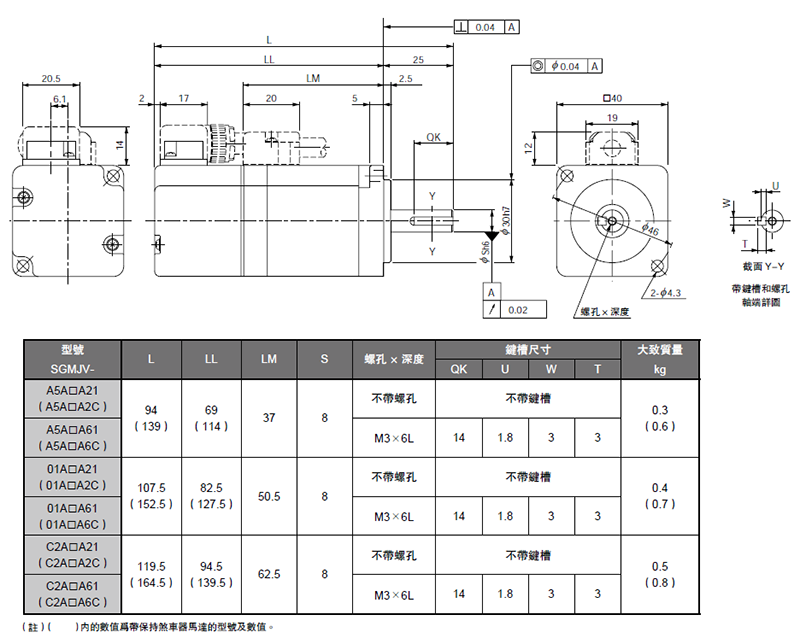

50 ~ 150W

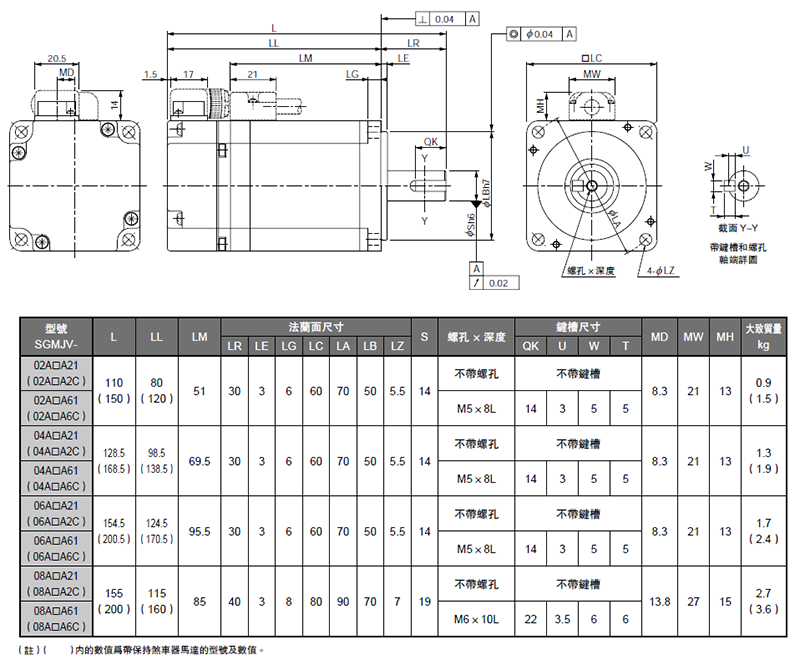

200 ~ 750W
